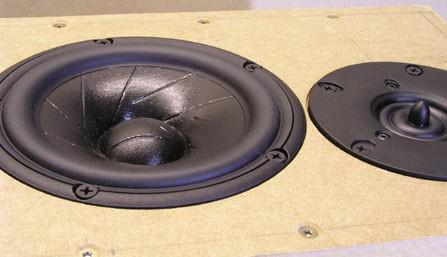

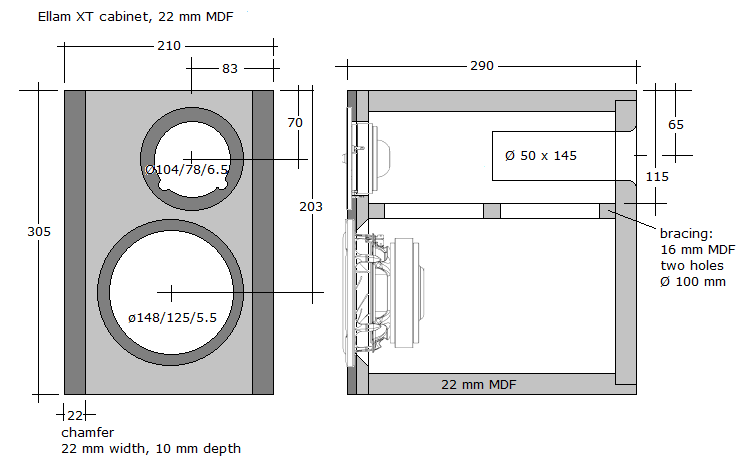

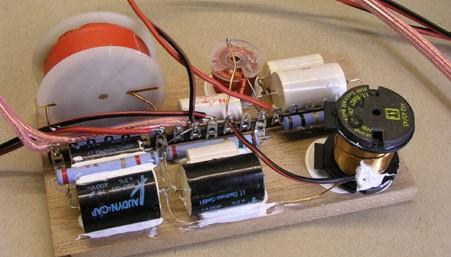

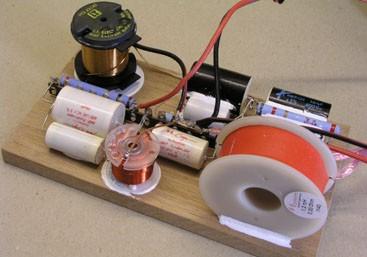

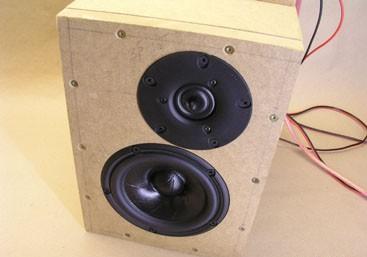

Корпус изготовлен из MDF толщиной 22 мм, внутренняя распорка из 16 мм. Внутренний объем корпуса 10 л. Изнутри, отверстие под НЧ динамик имеет фаску под 45°. Фильтр установлен на задней панели. Все панели, кроме передней изнутри покрыты войлоком толщиной 9 мм. Поверх фильтра уложен лист синтепона, ваты или поролона толщиной 30 мм и размером 18х20 см. ВЧ ScanSpeak R2604/832000 заменяется на Vifa XT25TG-30-04. НЧ динамики используются – ScanSpeak 15W/8530-K00.

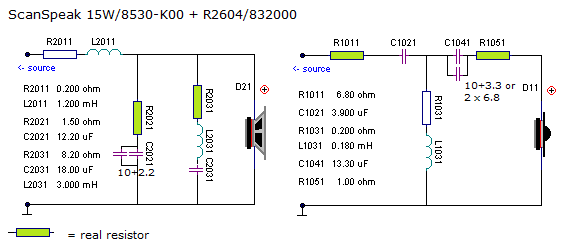

Если вы не можете получить катушку 3,0 мГн, размотайте ее от 3,3 мГн до 3,0 мГн. Или оставьте ее на уровне 3,3 мГн, разница будет очень небольшой.
Конденсаторы:
- 18,2 мкФ = 10 + 8,2 параллельно;
- 12,2 мкФ = 10 + 2,2 мкФ параллельно;
- 13,3 мкФ = 10 + 3,3 мкФ параллельно или 2 x 6,8 мкФ параллельно

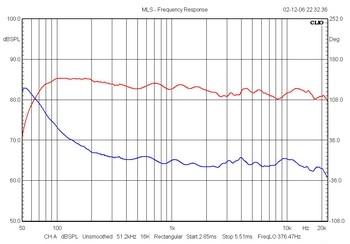

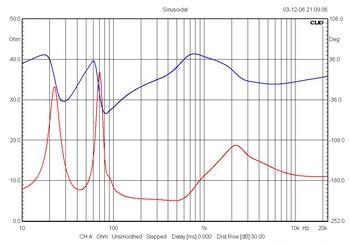

АЧХ при звуковом давление 2,83В/м и импеданс:
По материалам: troelsgravesen.dk
