Акустический динамик модели 1А-20 «ЛОМО» — это высококачественная высокочастотная рупорная головка, разработанная для профессионального использования в аудио системах. Динамик обладает широким высокочастотным диапазоном воспроизведения звука, что позволяет ему отлично справляться с передачей высоких частот, обеспечивая чистое и детализированное звучание. Этот динамик может быть использован как в профессиональных студийных мониторах, так и в домашних аудиосистемах. Для сравнения, более современные модели, такие как 1А-22 «Ломо», имеют схожую конструкцию, но отличаются параметрами.

Высокочастотный динамик 1А-20 ЛОМО: характеристики и применение

Динамик 1А-20 «ЛОМО» характеризуется компактными размерами и удобством установки благодаря стандартным габаритам и продуманной конструкции. Магнитная система динамика обеспечивает мощное магнитное поле, что значительно улучшает его чувствительность и эффективность. Диффузор выполнен из высококачественных материалов (лавсановая диафрагма), что обеспечивает долговечность и устойчивость к внешним воздействиям. Конструкция динамика позволяет ему работать в различных типах акустического оформления, включая закрытые и открытые акустические системы.

Технические характеристики и параметры динамика 1А-20

Ниже приведены актуальные технические характеристики высокочастотного динамика 1А-20. Важно отметить, что в некоторых источниках могут встречаться ошибочные данные (например, указание диаметра 13 см), однако реальные параметры соответствуют таблице ниже.

Применение динамика 1А-20 «ЛОМО»

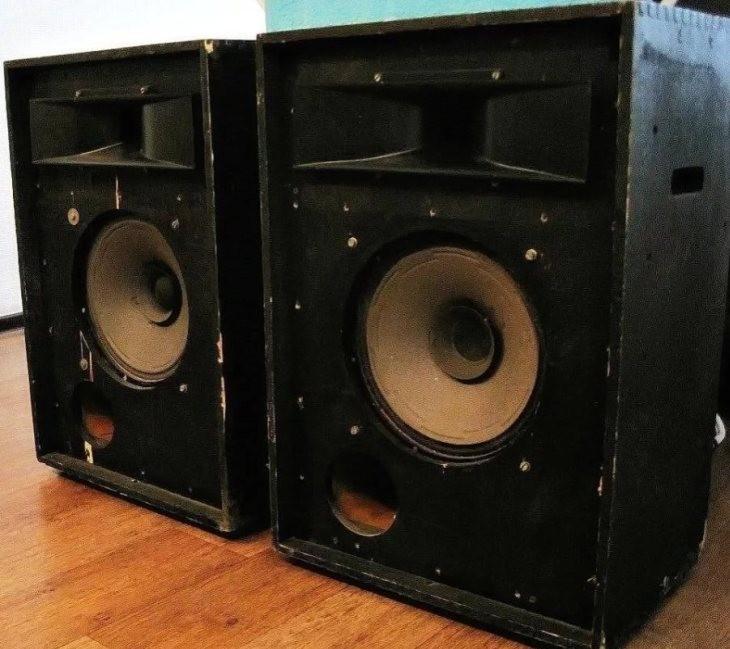

Высокочастотный динамик 1А-20 «ЛОМО» широко применяется в различных аудиоустройствах благодаря своему универсальному дизайну и высоким техническим характеристикам. Динамик может работать как в закрытых, так и в открытых акустических системах. В закрытых ящиках динамик обеспечивает более точное и сфокусированное звучание, тогда как в открытых ящиках или фазоинвертерах можно получить более объемное и насыщенное звучание. Для настройки таких систем часто требуются качественные кроссоверы, о которых можно узнать из статьи про динамик 20 ГДШ-108.

Аналоги динамика 1А-20 «ЛОМО»

Поскольку 1А-20 является специфическим высокочастотным рупорным динамиком, прямых аналогов среди широкополосных динамиков не существует. Однако среди советских ВЧ головок можно выделить следующие модели, близкие по назначению:

• Высокочастотный динамик 1А-18 «ЛОМО»

• Твитер 1Г-22 (аналог по частотному диапазону, но другая конструкция)

• Твитер 1Г-25

Важно не путать 1А-20 со средне- или низкочастотными динамиками, такими как 4А-44 «Ломо», которые предназначены для совершенно других задач.

Конструкция и звучание динамика 1А-20 «ЛОМО»

Динамик 1А-20 «ЛОМО» обладает чистым и проницательным звучанием, особенно в диапазоне высоких частот. Его звучание отличается высоким уровнем детализации, что позволяет четко передавать каждый нюанс звучания музыкальных инструментов и вокала. Динамик прекрасно дополняет басовые и среднечастотные секции аудиосистем, делая общую звуковую картину более полной и насыщенной.

Описание конструкции:

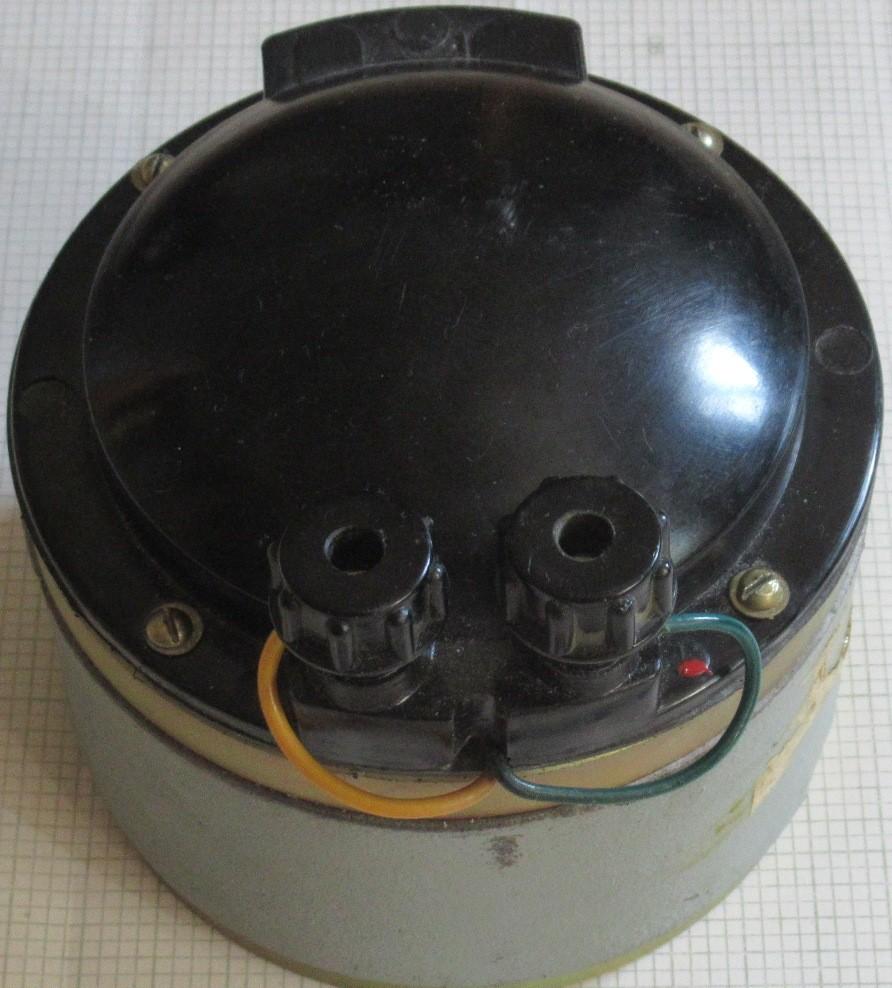

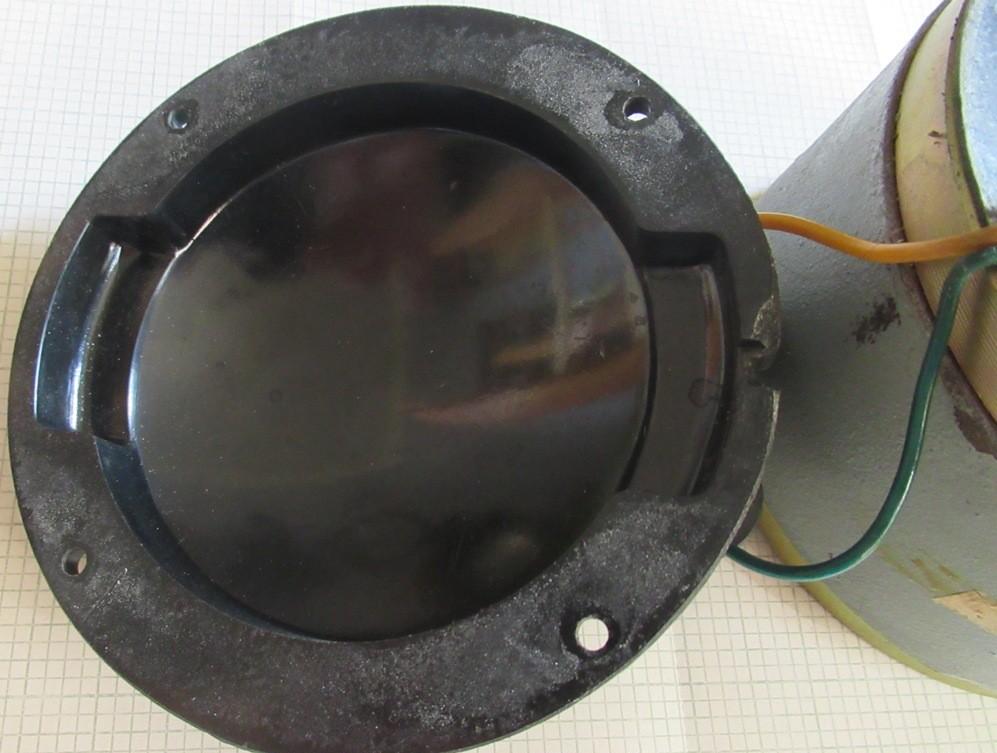

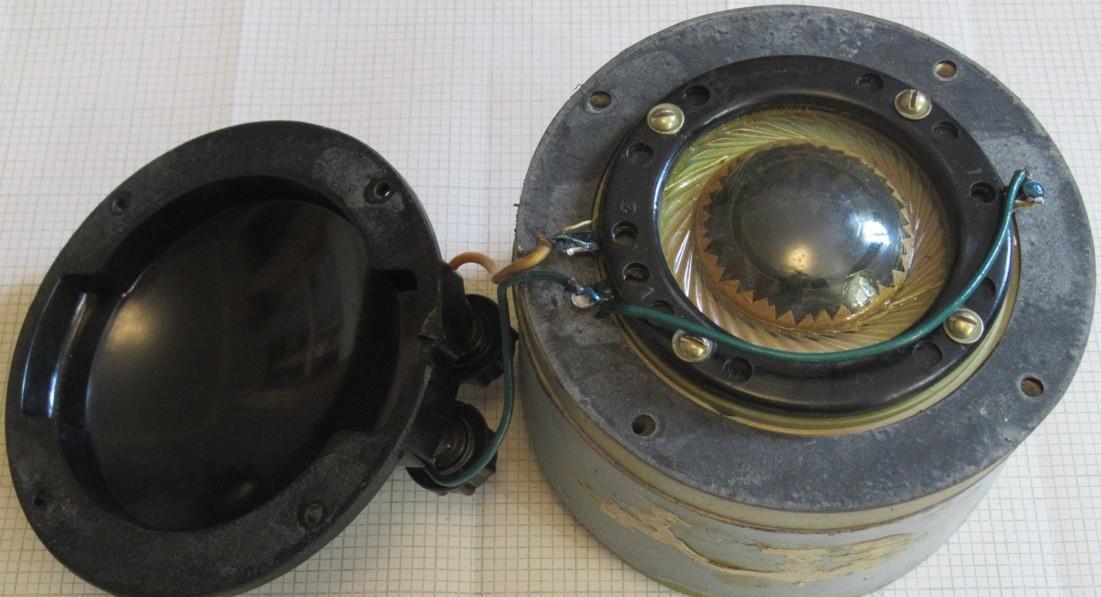

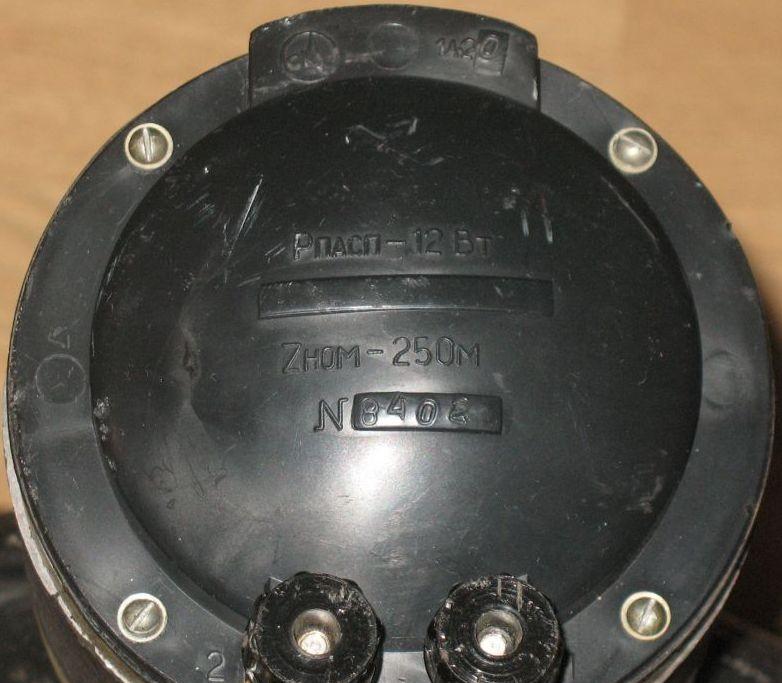

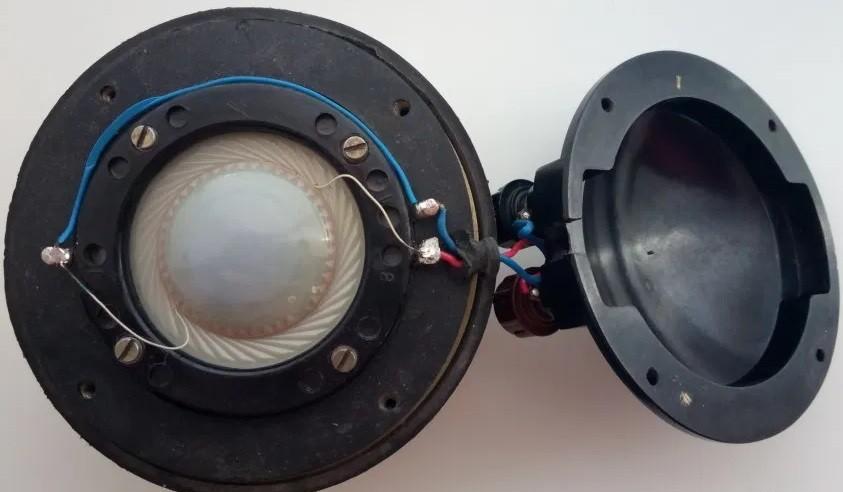

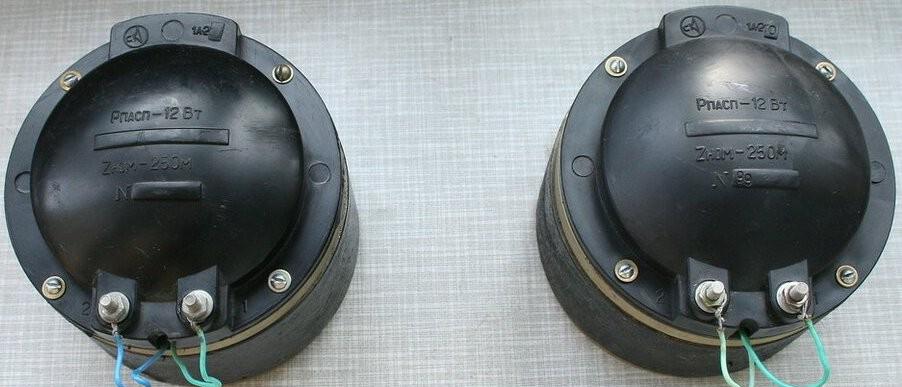

Головка состоит из магнитной системы, подвижной системы, крышки корпуса и рупора (на чертеже рупор не показан). На крышке корпуса имеются прижимные клеммы, облегчающие подключение динамика. Динамики, изготовленные на заводе “Ломо”, традиционно считаются более качественными и долговечными по сравнению с аналогами, выпущенными на заводе “КинАп” в г. Самарканд.

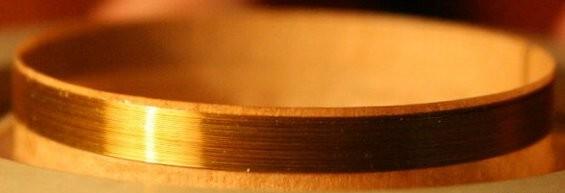

Звуковая катушка: Изготовлена из бумажного каркаса и намотана алюминиевой жилой диаметром 0,11 мм в 2 слоя с высотой намотки 3,6 мм. Керн диаметром 39 мм, на нем установлен противоинтерференционный вкладыш.

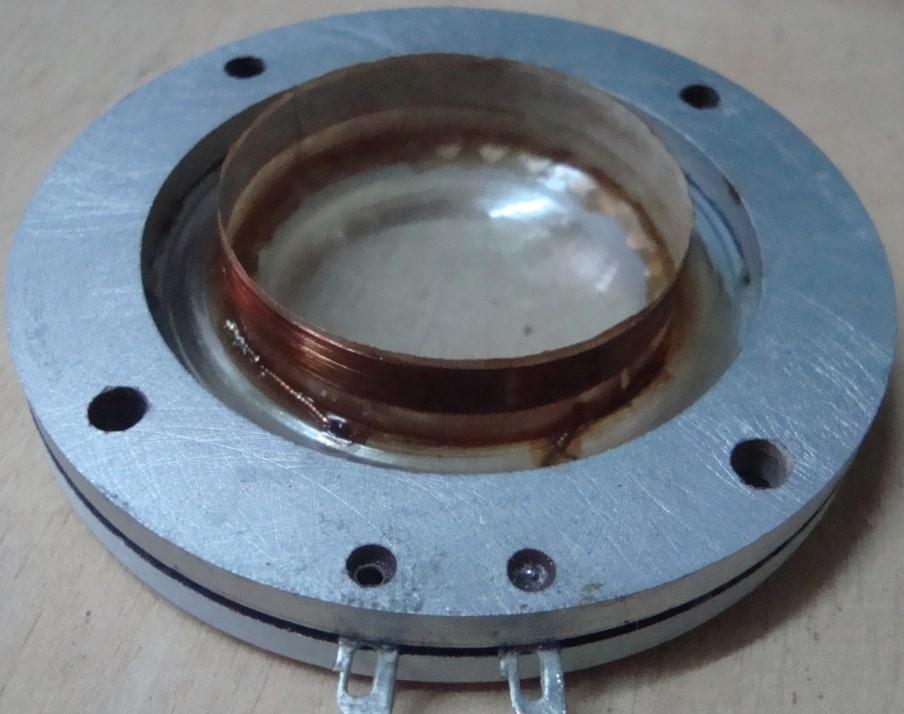

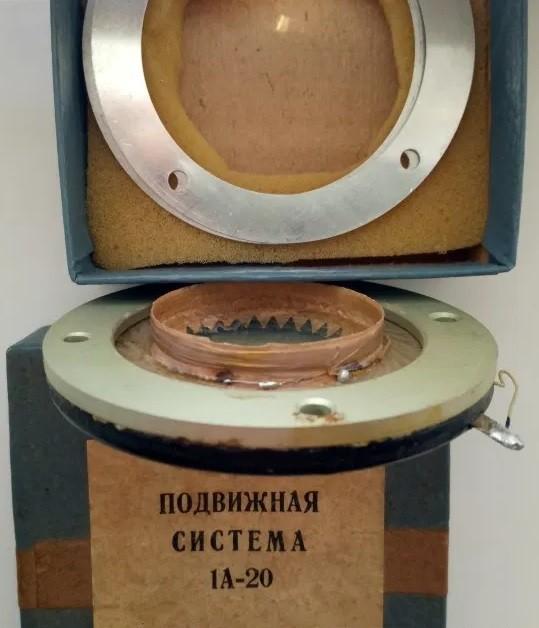

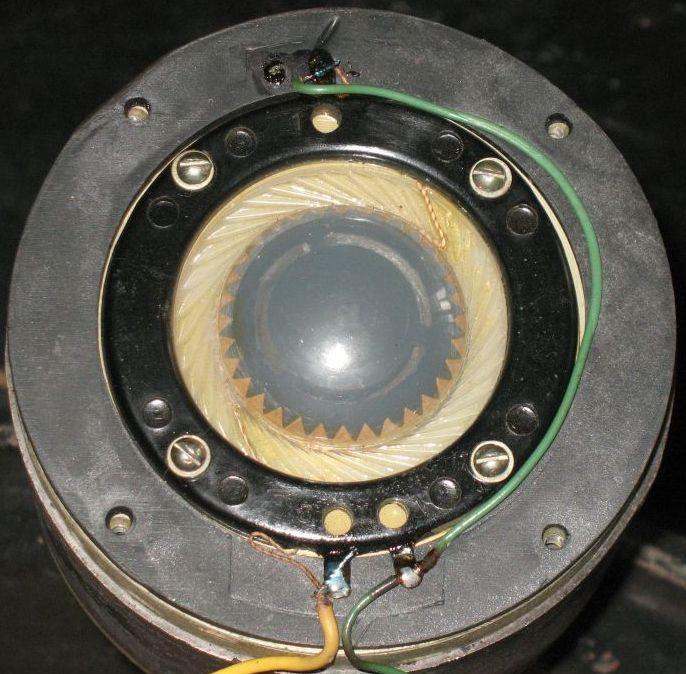

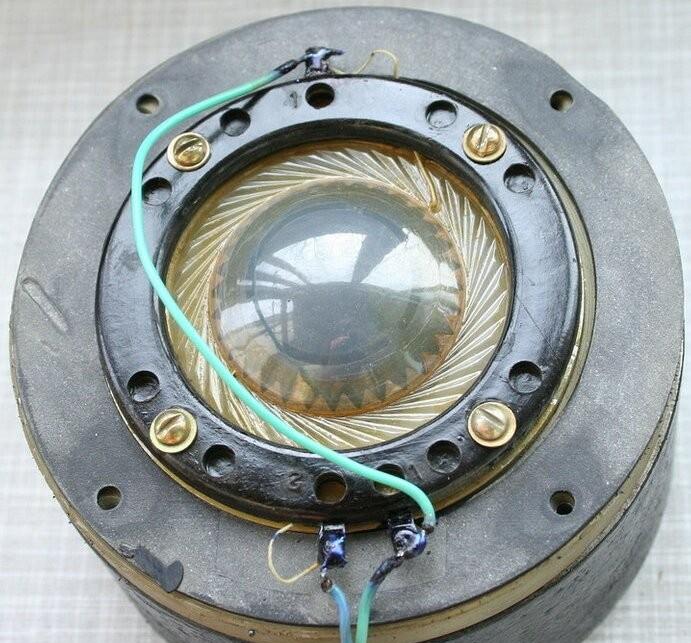

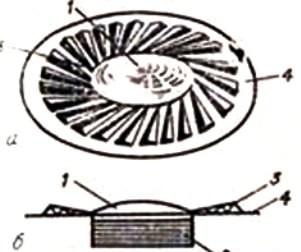

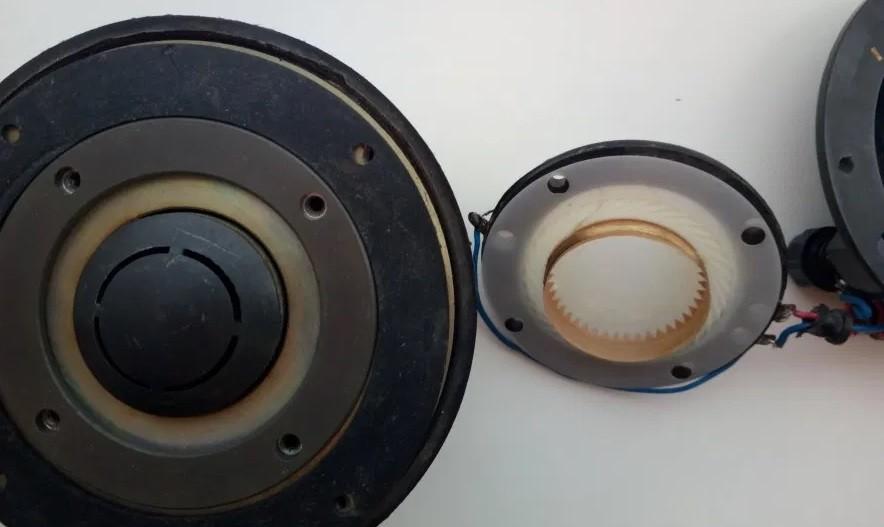

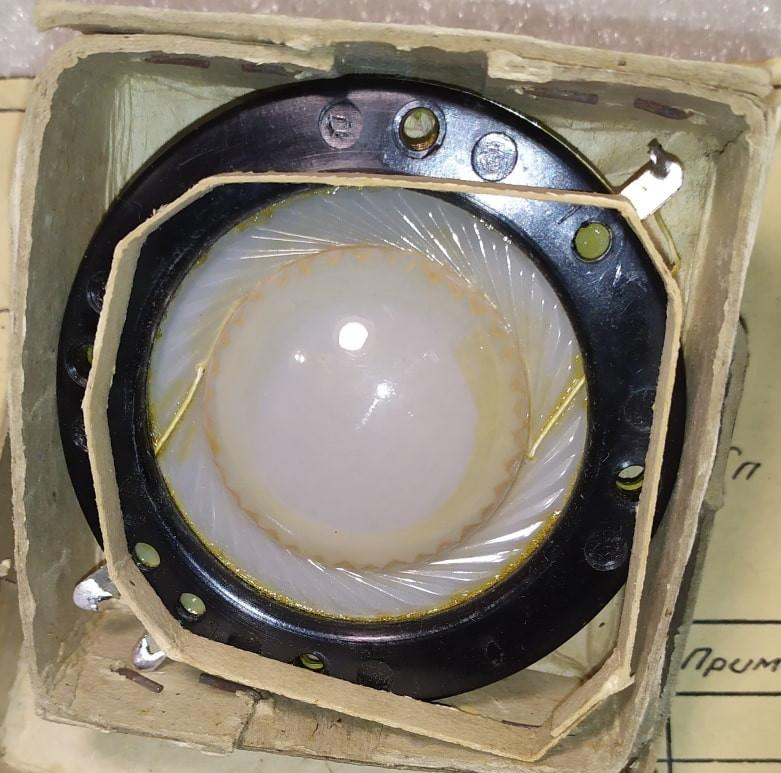

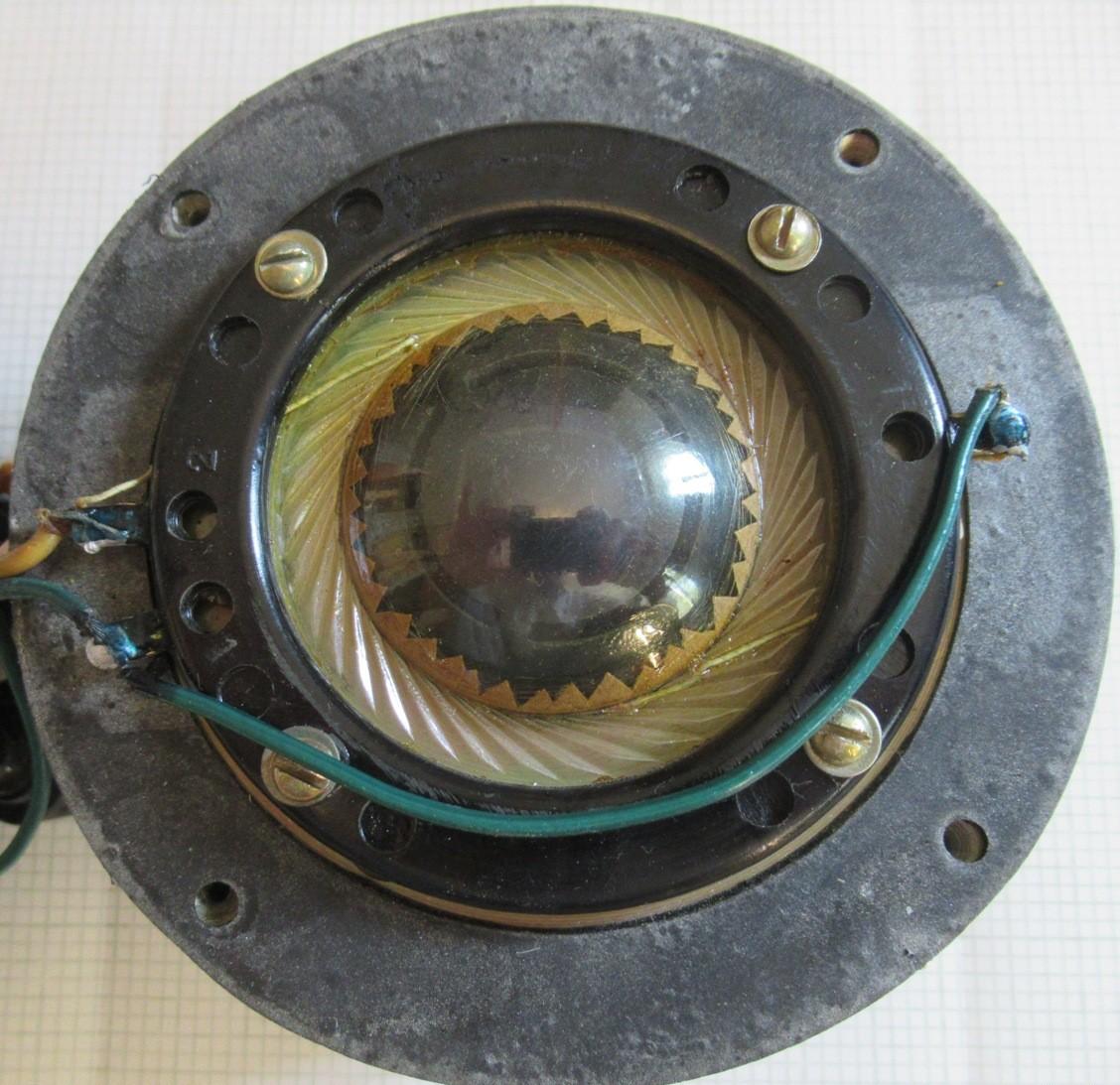

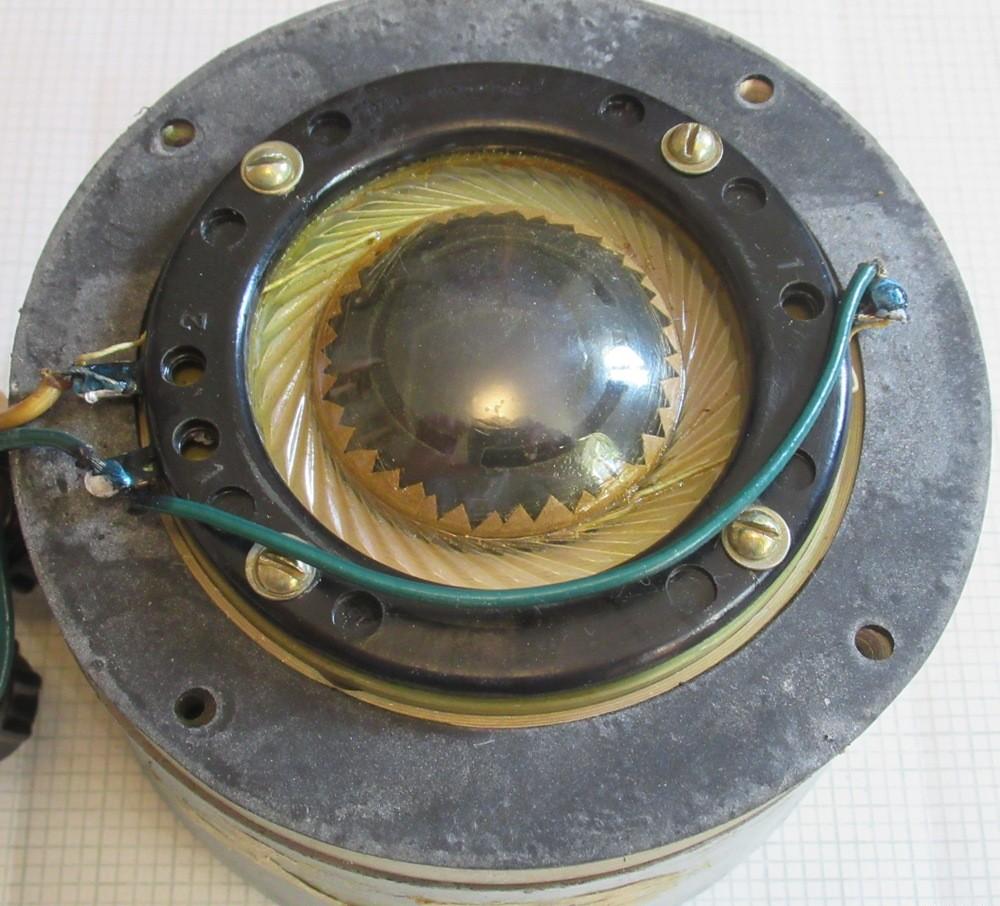

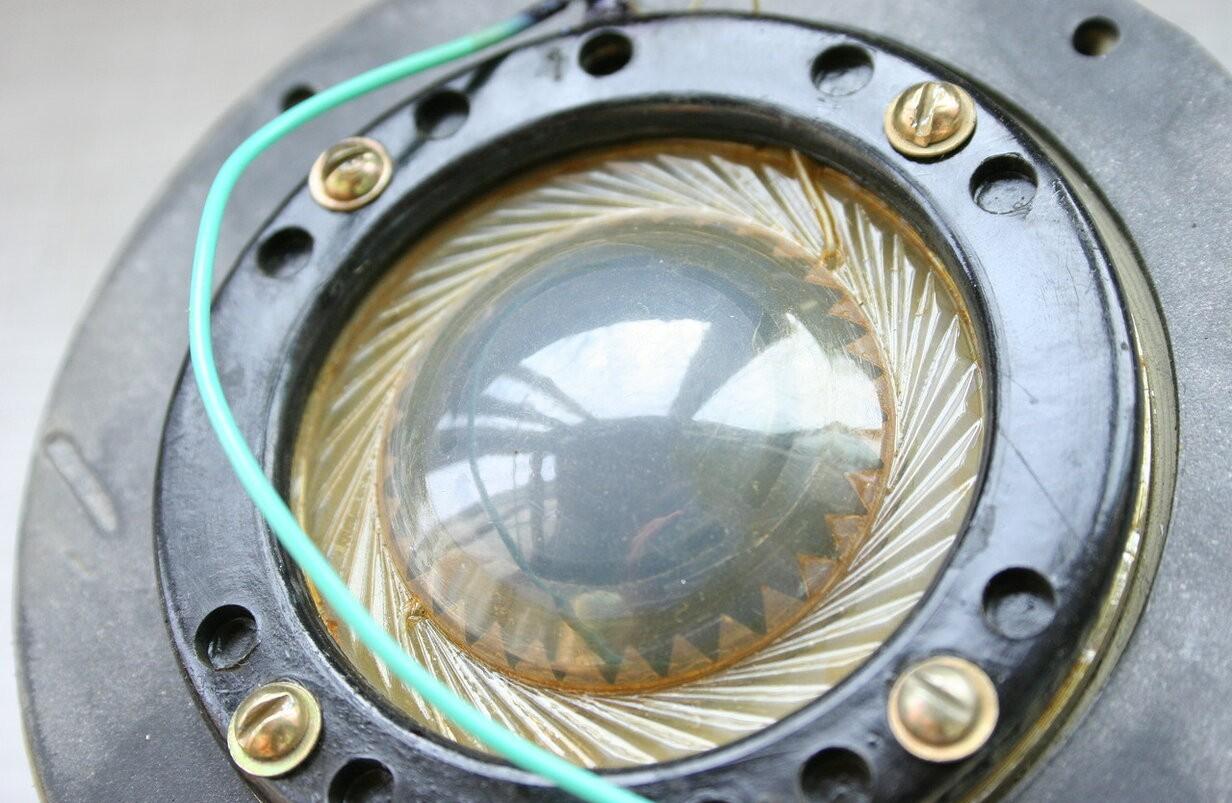

Излучатель: Представляет собой купол из жесткой лавсановой диафрагмы толщиной 200 мкм. Подвес тангенциальный. По окружности подвеса крепится кольцо, которое зажимается между крепежными кольцами.

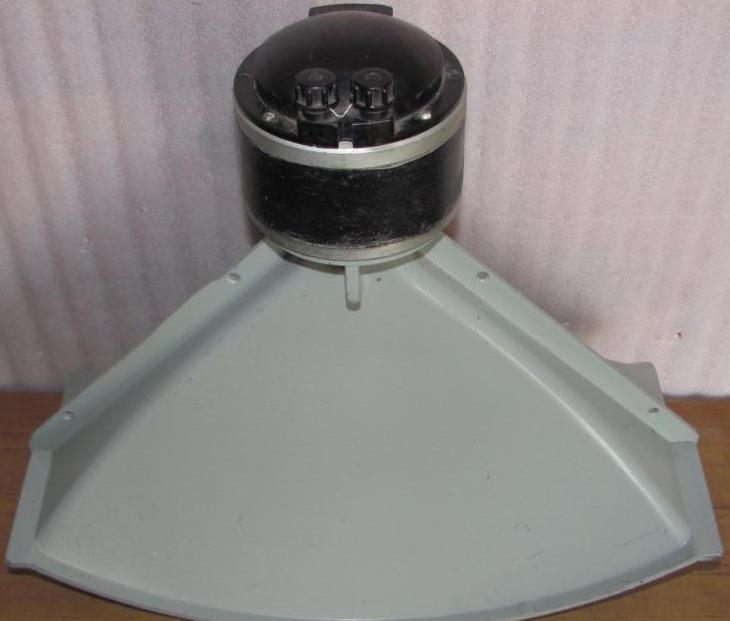

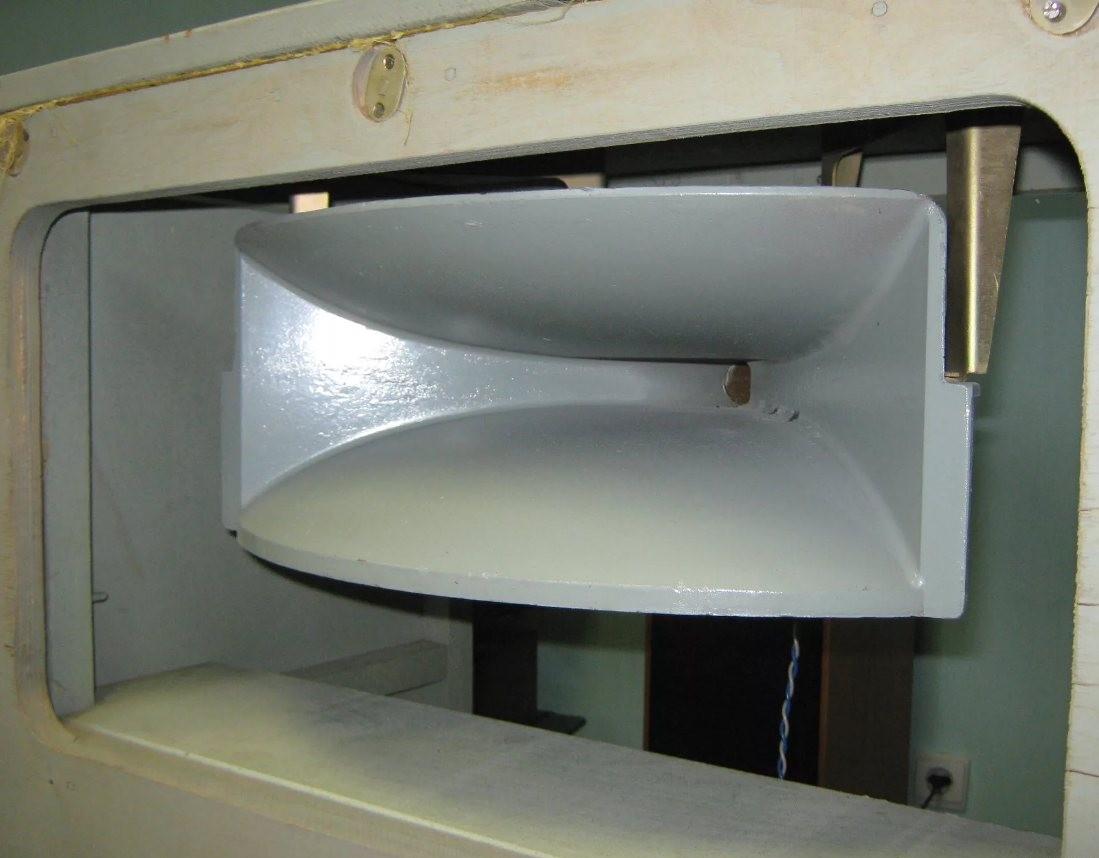

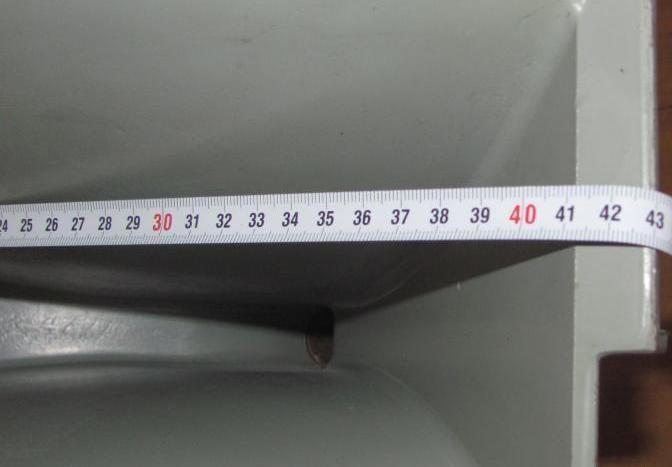

Принцип действия: Звук излучается внутренней (под купольной) стороной диафрагмы, поэтому керн изготовляется расточенным. Предрупорная камера образуется между диафрагмой и конусным распределителем (кольцевая щель в распределителе образует горло рупора), приклеенным к керну. Рупора изготовляют из алюминия. Подвижная система крепится с помощью 4 винтов.

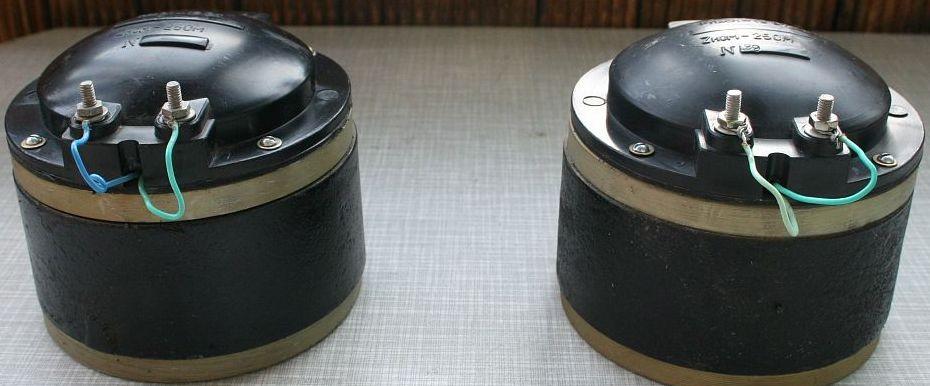

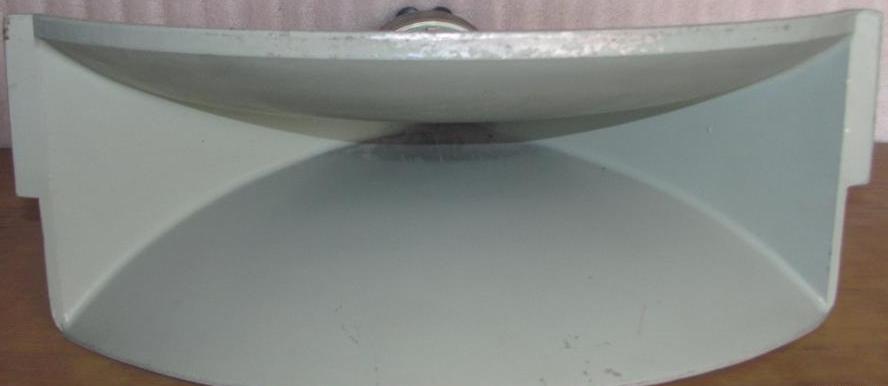

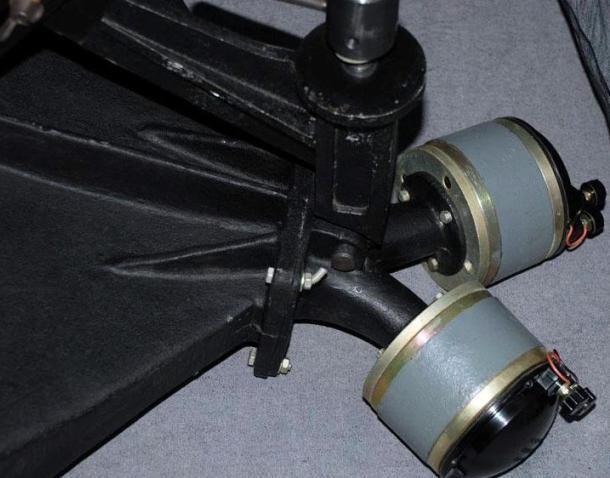

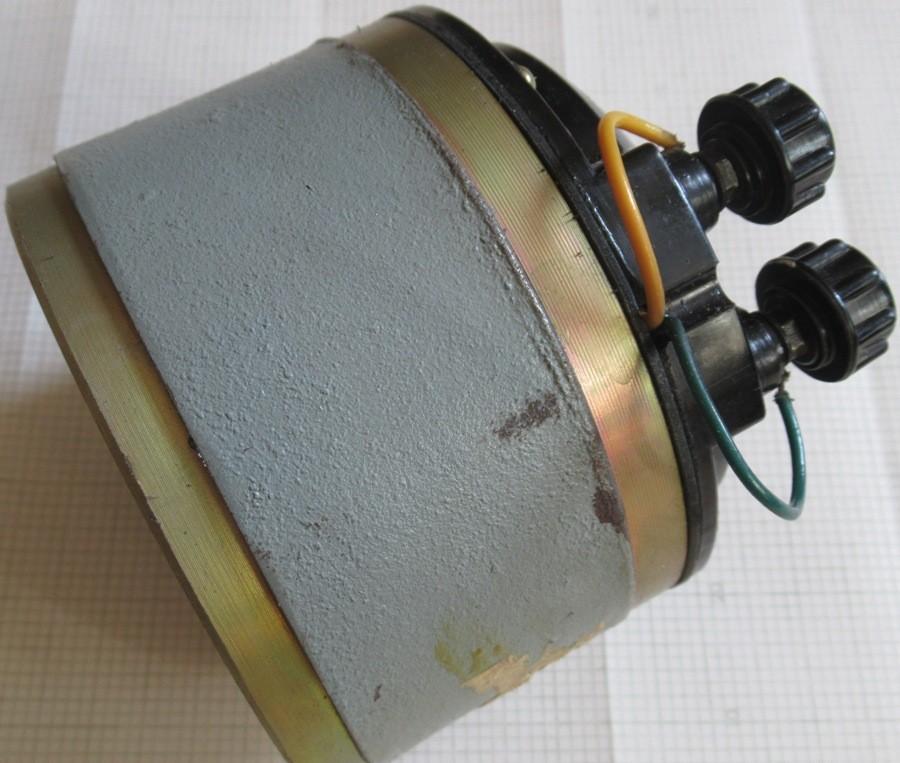

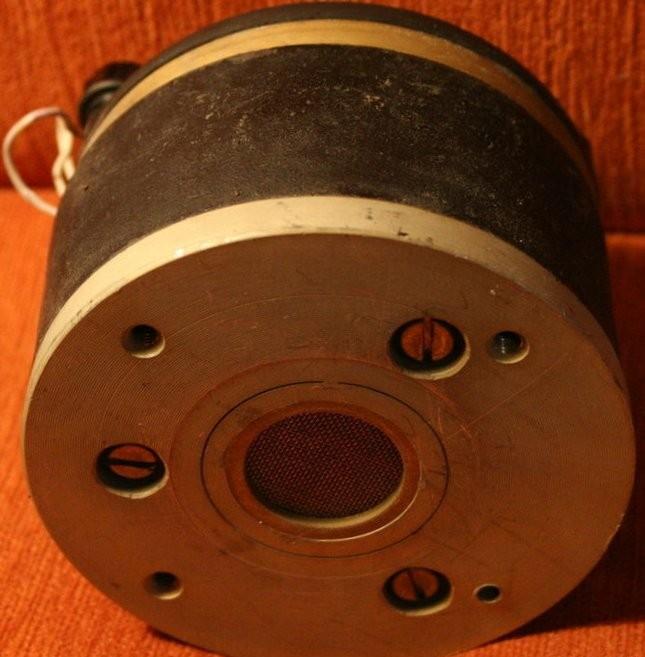

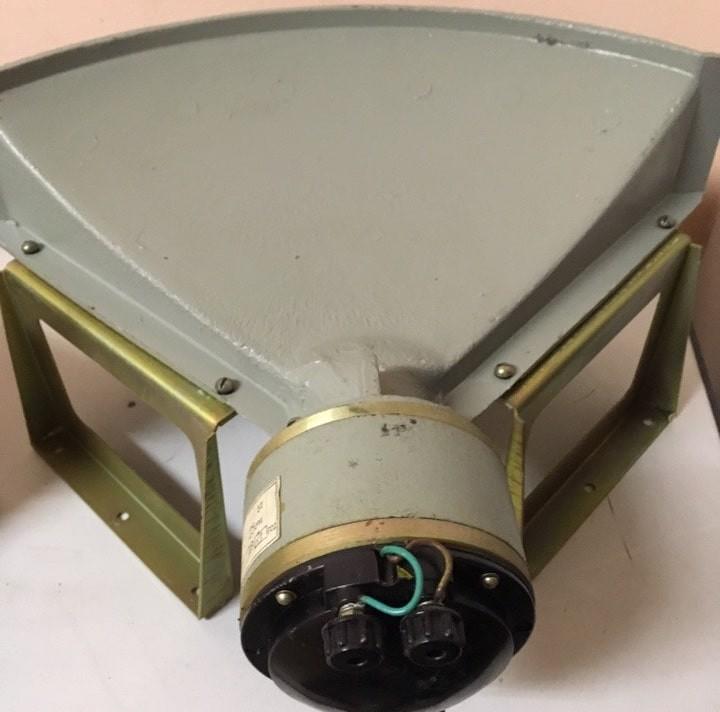

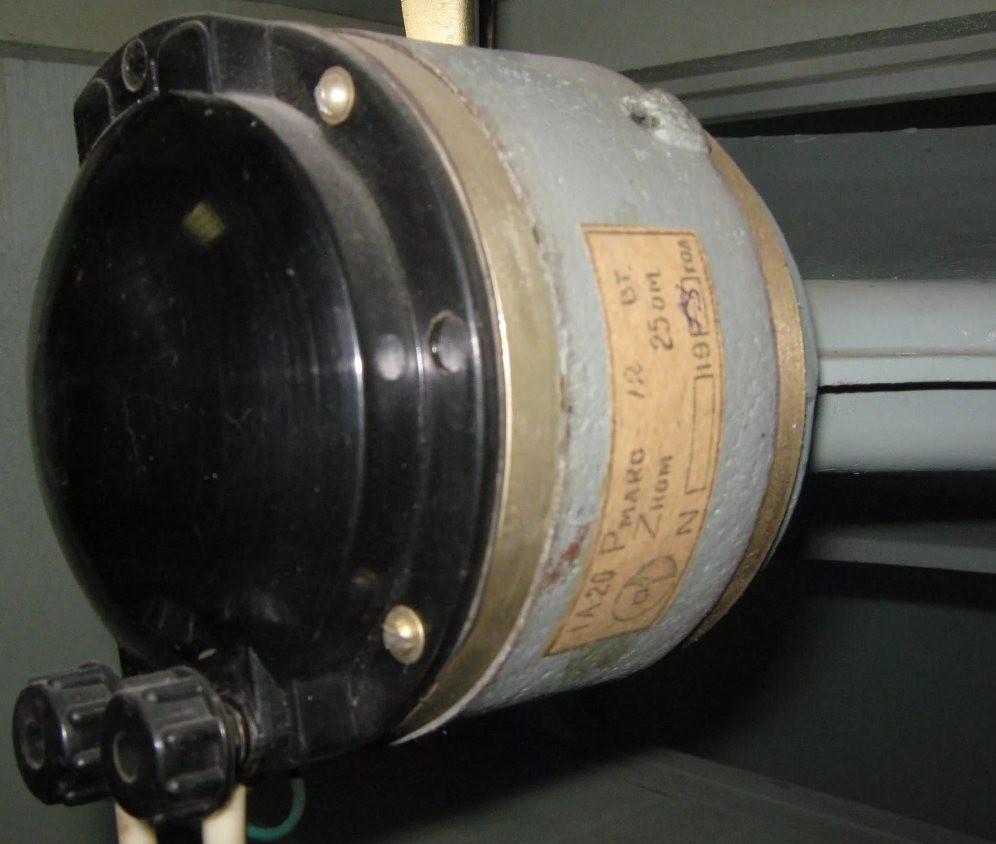

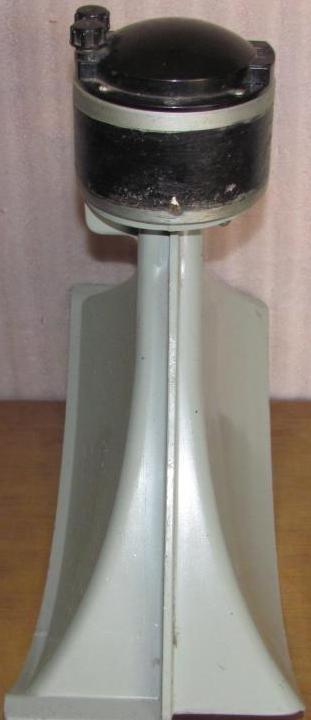

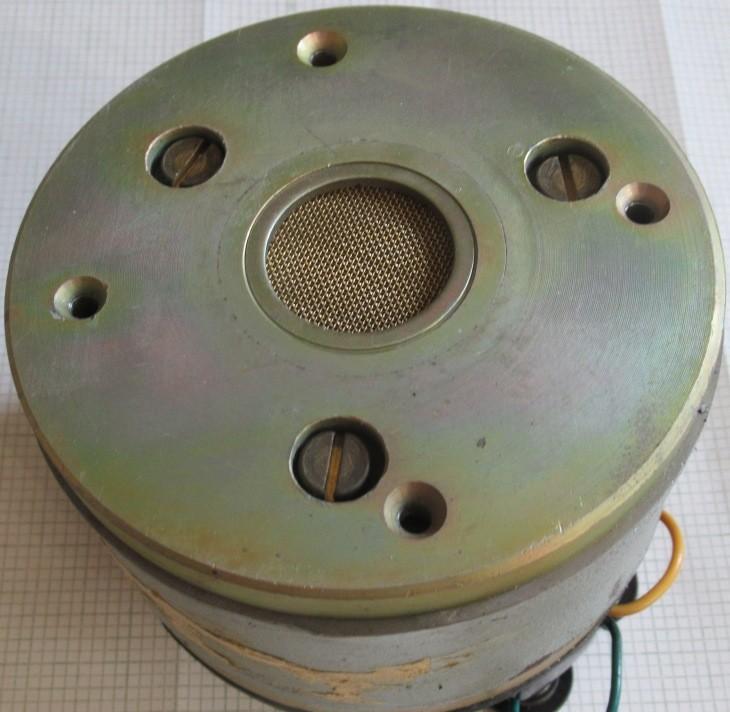

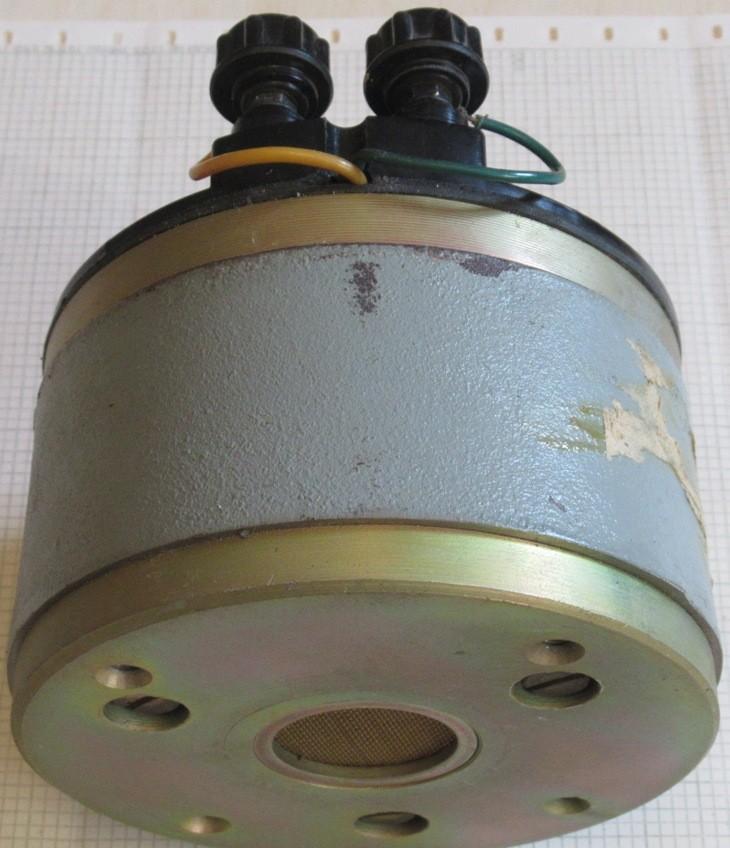

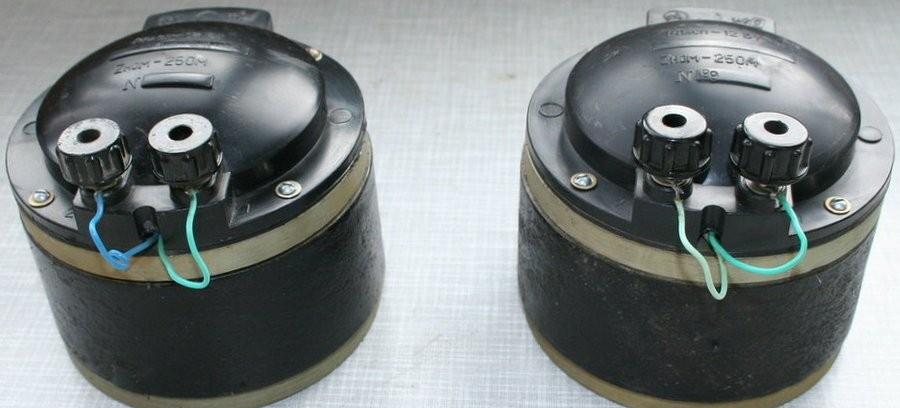

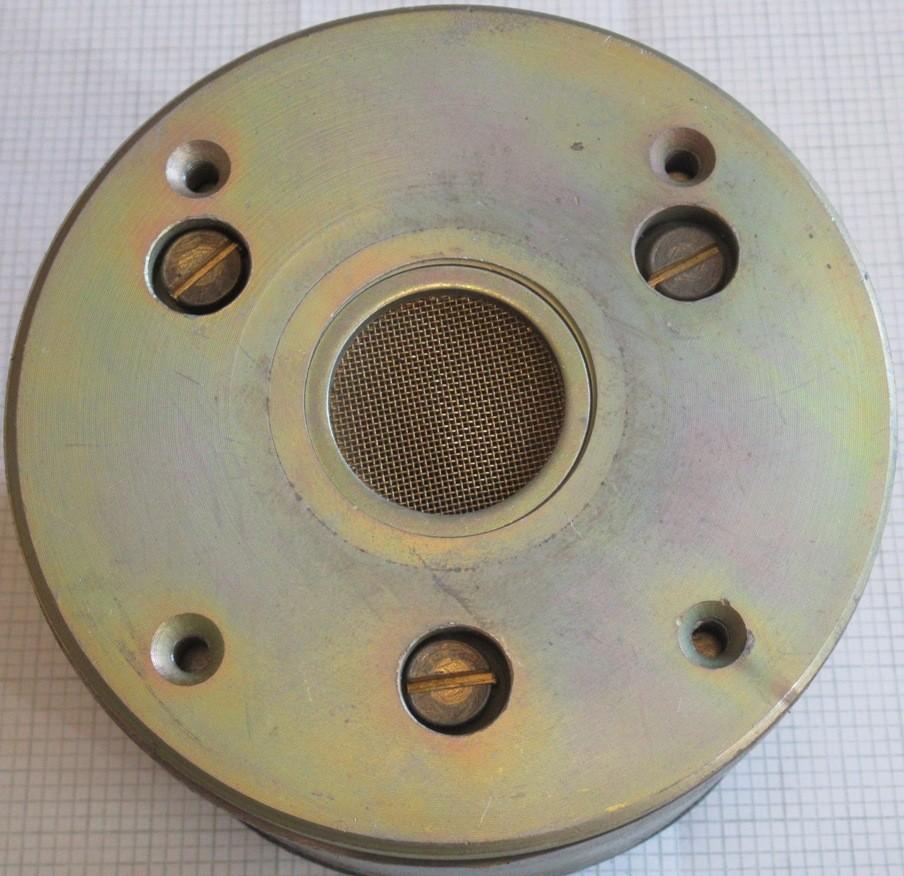

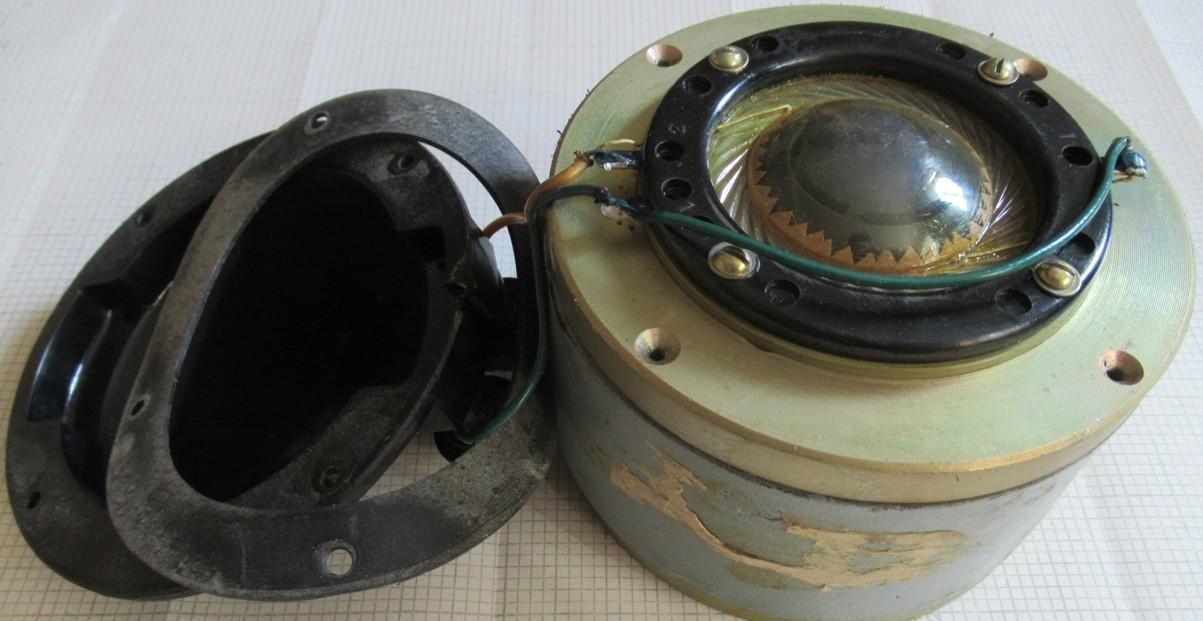

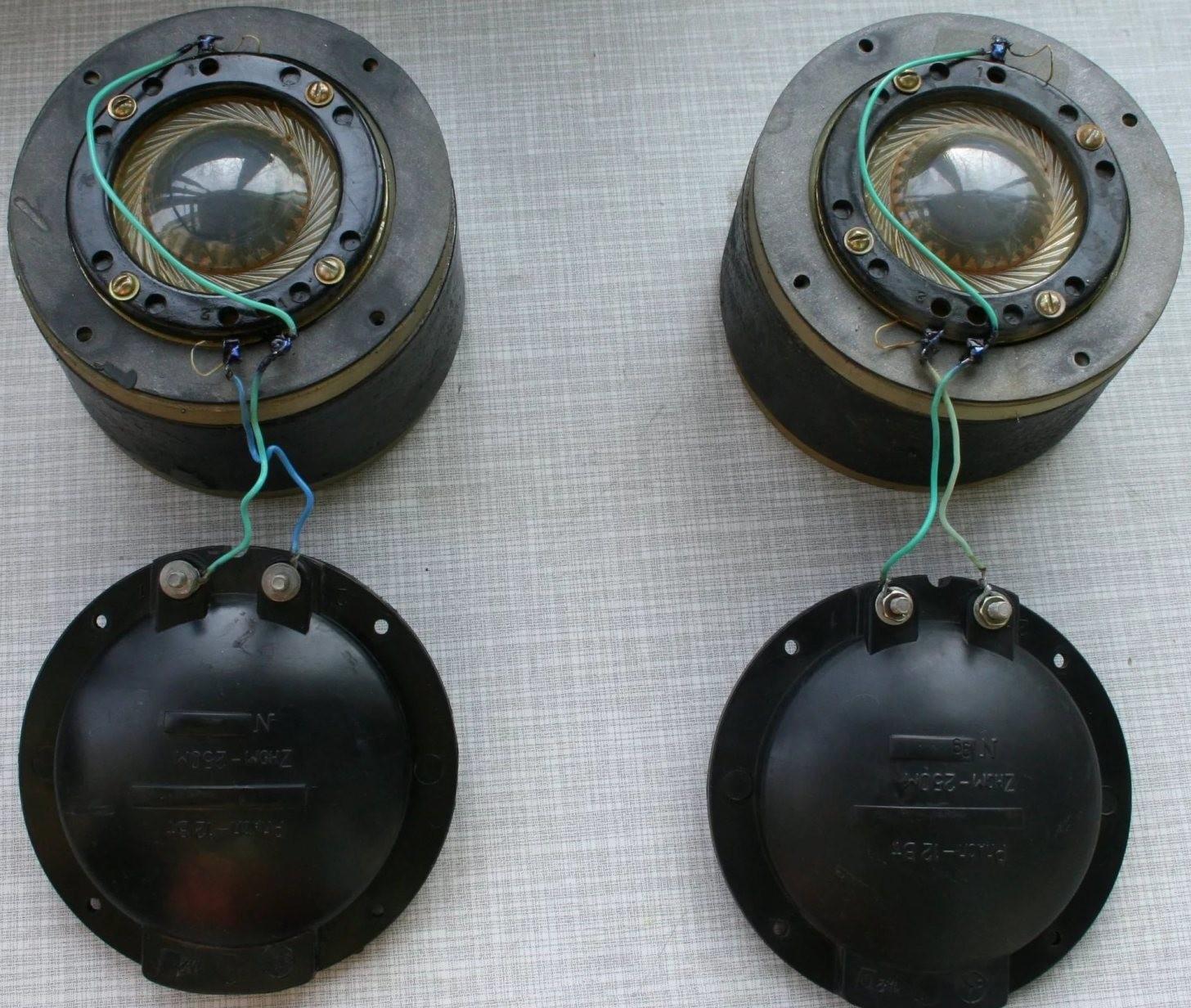

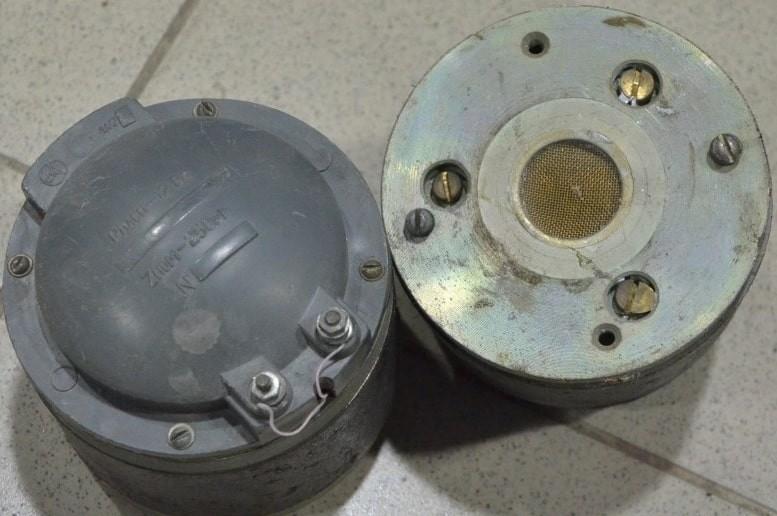

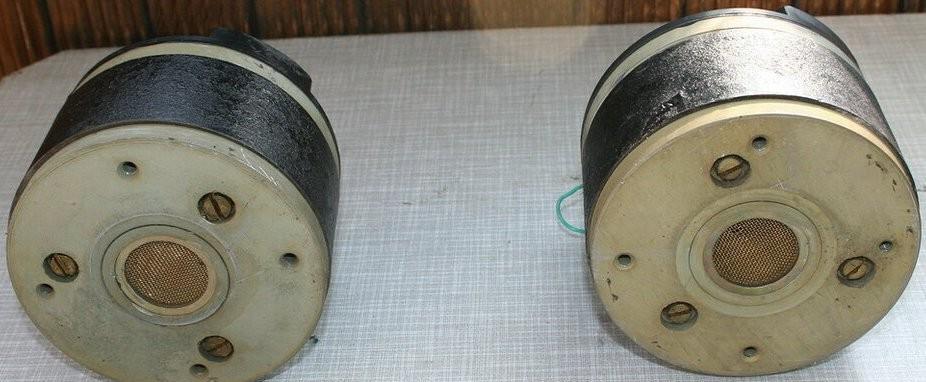

Фотографии и виды динамика 1А-20

Изготовитель:

оптико-механическое общество “ЛОМО”, г Ленинград (50-60-е года).

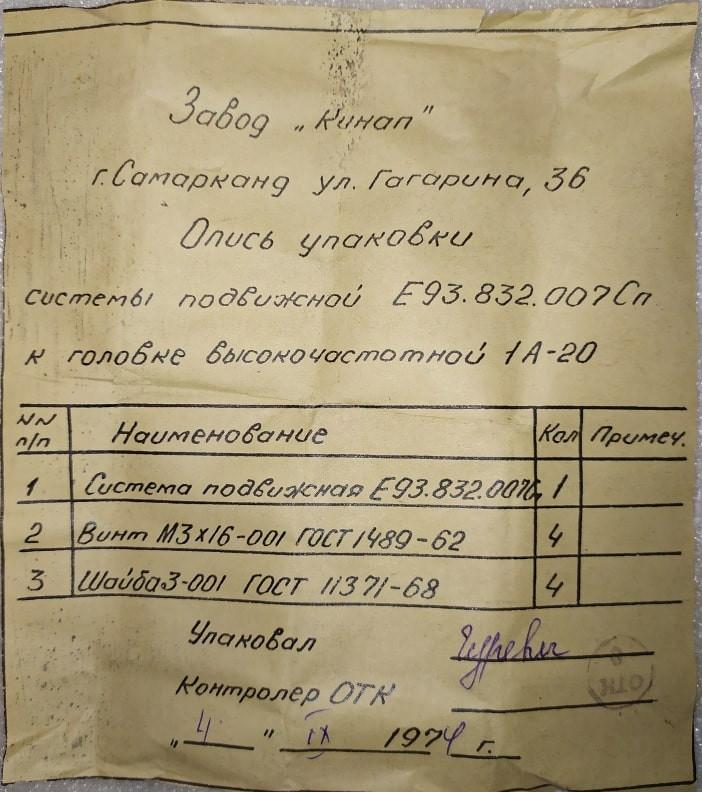

завод “КинАп”, г. Самарканд.

Технические характеристики:

Высокочастотная рупорная динамическая головка

Эффективный диапазон частот: 400 – 16000 Гц

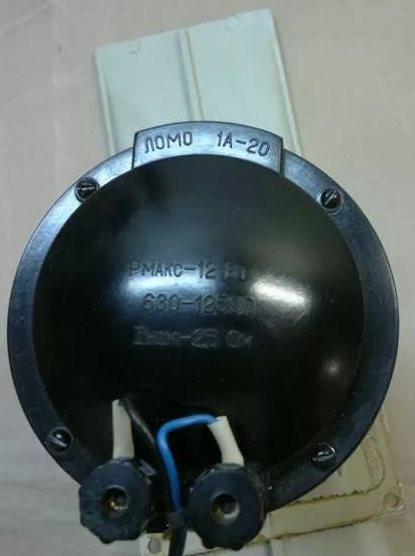

Эффективный диапазон частот по данным на корпусе: 650 – 12500 Гц

Чувствительность: 115 дБ

Мощность: 12 Вт

Импеданс: 25 Ом

Сопротивление по постоянному току: 12 – 16 Ом

Габаритные размеры: Ø117х102 мм

Вес: ∼4 кг

Описание:

Головка состоит из магнитной системы, подвижной системы, крышки корпуса и рупора (на чертеже рупор не показан). На крышке корпуса имеются прижимные клеммы, облегчающие подключение динамика. Динамики, изготовленные на заводе “Ломо” выполнены лучше, чем те, что были сделаны на заводе “КинАп”.
