1А-1 «Кинап» (ГДВ-2)

Динамик модели 1А-1 «Кинап» (ГДВ-2) является высокочастотным акустическим компонентом, созданным для воспроизведения высокочастотных звуков в различных аудиосистемах. Этот динамик разработан с учетом всех требований к качеству звука и надежности, что делает его подходящим выбором для широкого круга аудиосистем. Динамик имеет диаметр, соответствующий советским стандартам, что позволяет использовать его в самых разнообразных акустических конфигурациях.

Характерной особенностью данной модели является качественное воспроизведение высоких частот, что обеспечивает кристально чистый и детализированный звук. Его конструкция включает в себя надежный диффузор и магниты, которые позволяют добиться точного преобразования электрического сигнала в звуковую волну. ГДВ-2 может использоваться как в домашних аудиосистемах, так и в профессиональных звуковых системах, обеспечивая высококачественное воспроизведение музыки.

Применение динамика 1А-1 «Кинап» (ГДВ-2)

Высокочастотный динамик 1А-1 «Кинап» (ГДВ-2) может использоваться в различных аудио устройствах, включая домашние аудиосистемы, профессиональные звуковые системы, кинотеатры и студии звукозаписи. Данный динамик чаще всего используется в открытых и закрытых ящиках, а также в системах с фазоинверторами. Это позволяет добиться оптимального звучания и расширенного диапазона воспроизводимых частот, делая его универсальным решением для различных акустических проектов.

Аналоги динамика 1А-1 «Кинап» (ГДВ-2)

Среди аналогичных динамиков по размерам и характеристикам можно отметить следующие модели: ГТД-5, ГД-8 и АС-30. Все эти динамики также предназначены для воспроизведения высоких частот и имеют схожие физические параметры и технические характеристики. Они могут использоваться в различных вариациях аудиосистем, требующих качественного воспроизведения высоких частот.

Характер звучания динамика 1А-1 «Кинап» (ГДВ-2)

Динамик 1А-1 «Кинап» (ГДВ-2) характеризуется кристально чистым и четким звучанием. Он обеспечивает высокую детализацию звукового образа, что делает его идеальным для воспроизведения высокочастотных элементов в музыке и других аудиоматериалах. Сбалансированное воспроизведение высоких частот позволяет динамику интегрироваться в любую аудиосистему без потери качества звука.

Характеристики высокочастотного динамика 1А-1 «Кинап» (ГДВ-2)

Характеристика	Описание
Ход диффузора	6 мм
Размеры (в дюймах)	3.5 дюйма
Громкоговоритель	Высокочастотный
Применение	Домашние аудиосистемы, профессиональные звуковые системы
Диаметр динамика	88 мм
Вес	300 г
Сколько ватт	20 Вт
Параметры	От 2.5 кГц до 20 кГц
От скольки ватт играет	5 Вт
Диаметр магнита	60 мм
Характер звучания	Четкий, детализированный
Советские динамики	Да
Расшифровка модели	ГДВ: Громкоговоритель Высокочастотный
Полярность	Соблюдать при подключении

Изготовитель: завод “Ленкинап”.

Назначение: для применения в комплекте той или иной формой рупора в стационарных кинотеатрах. Без рупора ГДВ-2 не используется. Применяется в усилительной аппаратуре УСУ-5 и УСУ-8. Внешне по конструкции схож с 1А-10.

1А-1 «Кинап» (ГДВ-2)

Электроакустические и прочие данные:

Воспроизводимая полоса частот: 200 – 9000 Гц

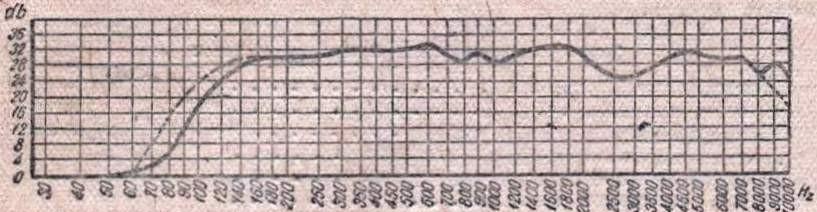

Неравномерность АЧХ в полосе 200-9000 Гц: ±8 дБ

Чувствительность: 10 единиц

Номинальная мощность: 10 Вт

Допустимая длительная перегрузка: 120% (12 Вт)

Допустимая мгновенная перегрузка: 200% (20 Вт)

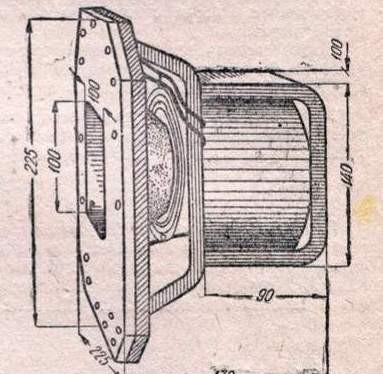

Внешние размеры: 225х225х170 мм

Вес: 10,6 кг

Описание:

Шифр ГДВ-2 (1А1) обозначает – громкоговоритель динамический высокочастотный, вторая модель. Может быть применен в комплекте с рупором типа РВД-3.

Диффузор. ГДВ-2 являясь ВЧ динамиком имеет диффузор малых размеров (220 мм) и незначительного веса подвижную систему (6,5 г), что обеспечивает воспроизведение высоких частот. В центр цельнолитого, бесшовного, концентрически гофрированного диффузора после его сборки вклеивается алюминиевая полусфера. Ее значение, с одной стороны, защитить зазор магнитной цепи от попадания пыли, опилок и прочего, а с другой – улучшить воспроизведение высоких частот и сохранить правильную цилиндрическую форму звуковой катушки.

Край диффузора гофрирован и используется в качестве подвеса (гофра). Центрирующая шайба сделана из бакелизированной редкой материи и имеет форму и размеры, аналогичные центрирующей шайбе громкоговорителя ГДД-8.

Звуковая катушка ГДВ-2 наматывается на основание, сделанное из пергамента 0,1 и имеет 65 витков медного провода Ø0,14 мм, намотанных в два слоя. Имея сопротивление постоянному току 11,5 Ом (±0,5 Ом), звуковая катушка рассчитана на подводимое напряжением звуковой частоты в 12 В при 1000 Гц. Звуковая катушка ГДВ-2 в зазоре центрируется на заводе с помощью специального шаблона. На местах центрировать рекомендуется только в мастерских, иначе весьма легко повредить подвижную систему.

Обмотка возбуждения, потребляя 30 Вт, изготавливается по следующим данным:

№	V	Количество витков	Марка	Ø	Сопротивление в холодном состоянии	Вес
1	25	2380	ПЭ	0,8	20,2	2,7
2	120	I-945 II-10945	ПЭ	I-0,41 II-031	489,4*	2,6 0,25
3	250	24000	ПЭ	0,25	1950	2,4

* – общее сопротивление для двух катушек, включенных в параллель.

Магнитная система ГДВ-2 – скоба. Большая магнитная система здесь необходима для создания в зазоре большой напряженности поля, которая достигает 18000 гаусс. Фланец магнитной системы, кроме своего основного назначения, выполняет роль диффузородержателя. К диффузородержателю крепится специальная литая деталь из алюминия, образующая акустическую камеру перед диффузором и служащая кроме того для крепления головки к рупору. Применение акустической камеры в рупорных громкоговорителях ограничивает амплитуду колебаний диффузора, которая для данного случая не превосходит при полной мощности 3 мм.
