15 АС-404 – реставрация

Иногда попадаются очень недорогие советские колонки, жаль их упускать. Но это же не только повод с ними ближе познакомиться, но и без сожаления попробовать их реанимировать. Итак, 15 АС-4, позднее они назывались 15 АС-404. Корпус из фанеры, большой НЧ динамки как узник закованный в мелкий корпус. Одну подключил, работает, но все плохо, вторая вроде по-лучше значительно, но как-то коряво, будем разбирать. Обе под пломбами.

15 АС-404 - реставрация

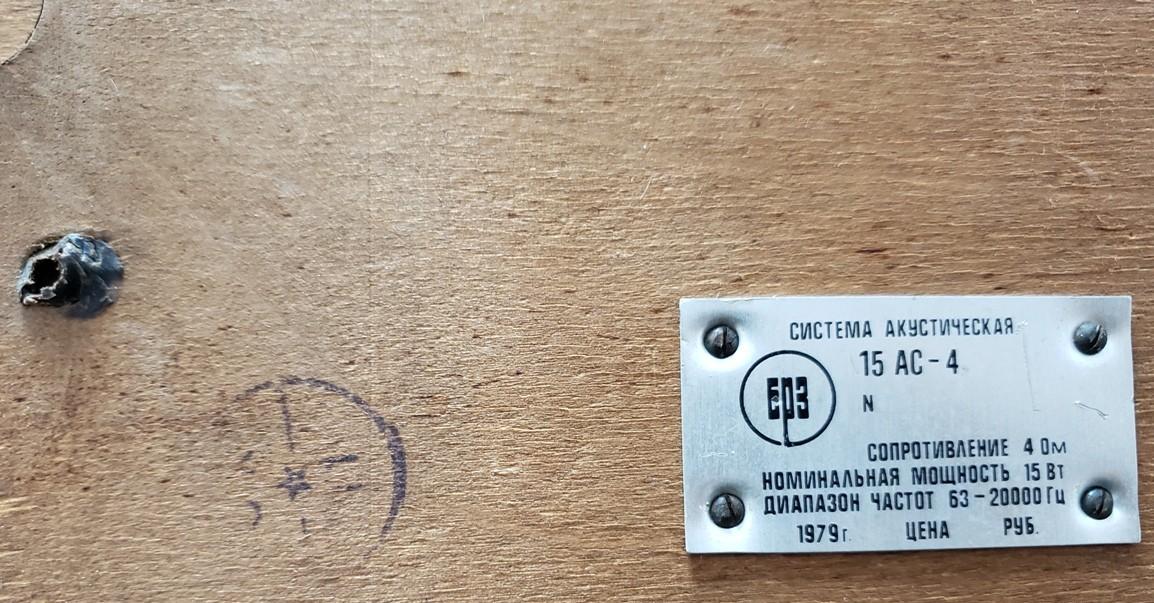

Пломба и красивая табличка:

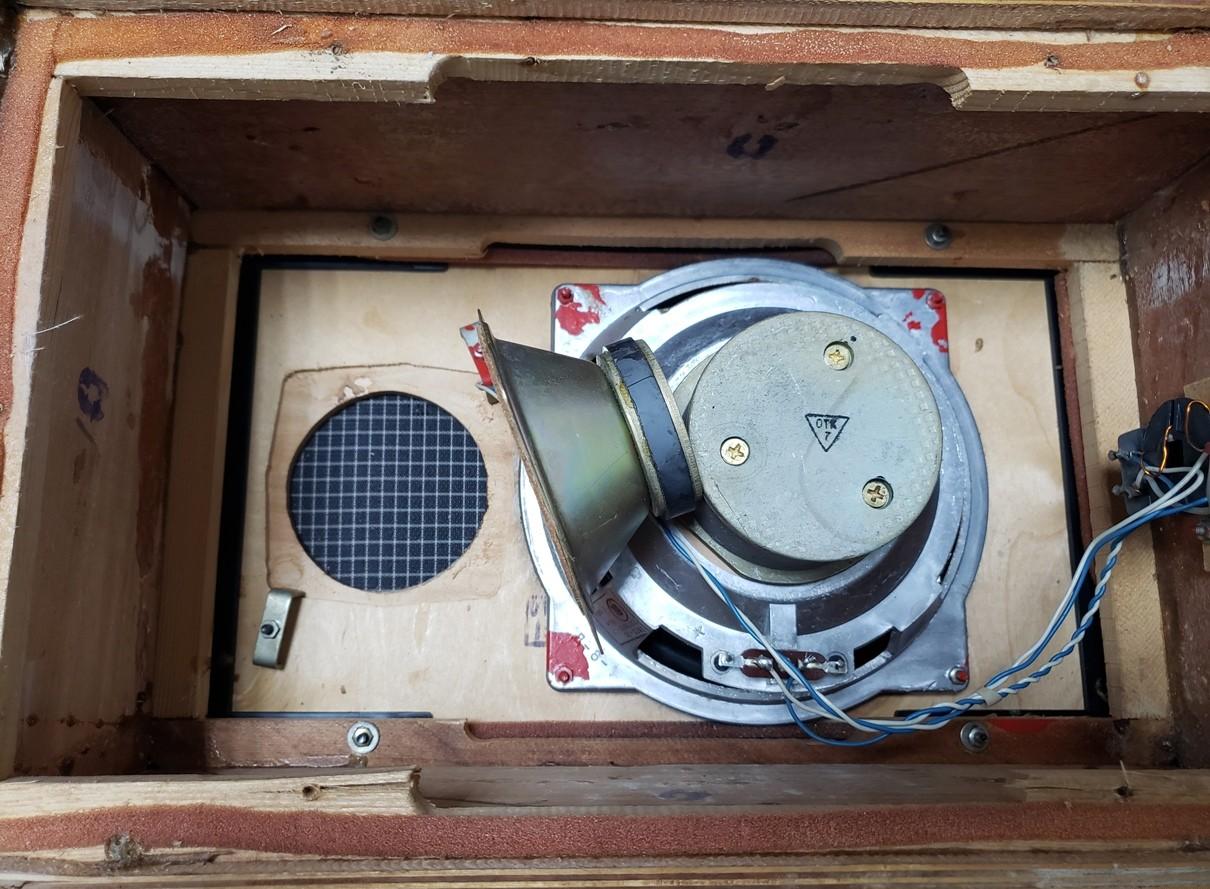

Но как же я удивился когда вскрыл первую:

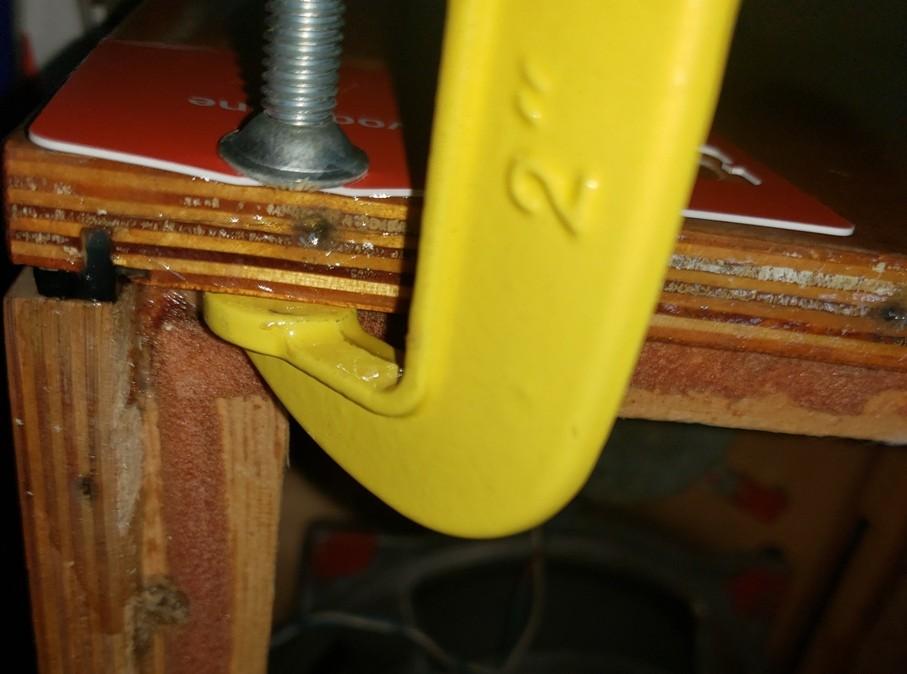

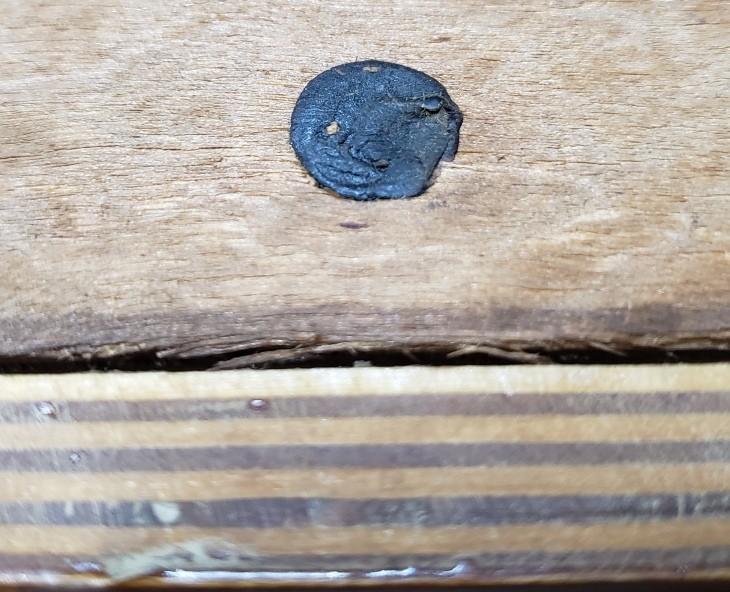

Скорее всего ее когда-то хорошенько уронили. ВЧ динамик выскочил из-под ненавязчивых креплений и примагнитился к соседу. Кроме того нарушена центровка керна. Диффузор НЧ динамика стоит как вкопанный. Множественные повреждения от шурупов в торцах фанеры боковых стенок и щели и свищи. Кошмар. Получились под пломбами, но плохие экземпляры. Попробуем побороть недуги и как-то улучшить звук. Клеим шрамы:

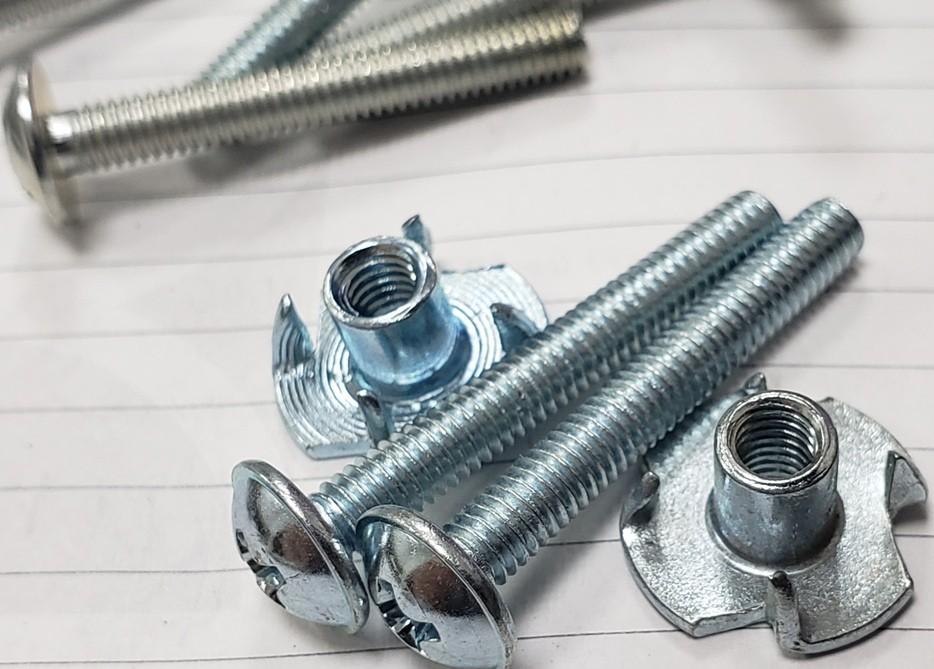

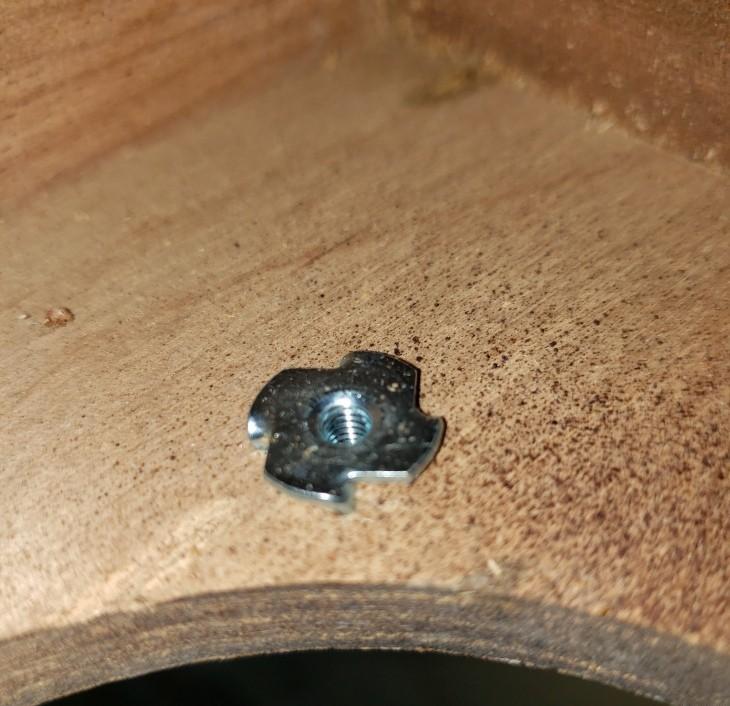

Я был сбит с толку, растерян и подавлен от отзывов об этих колонках, а так же самостоятельной оценки и прослушивания. Процесс завис на стадии “все разобрал и раскидал”. Но пришло озарение в виде небольшой статьи: /dorabotka-15-as-404/. Руки снова принялись за дело. Забиваемые гайки и винты М5:

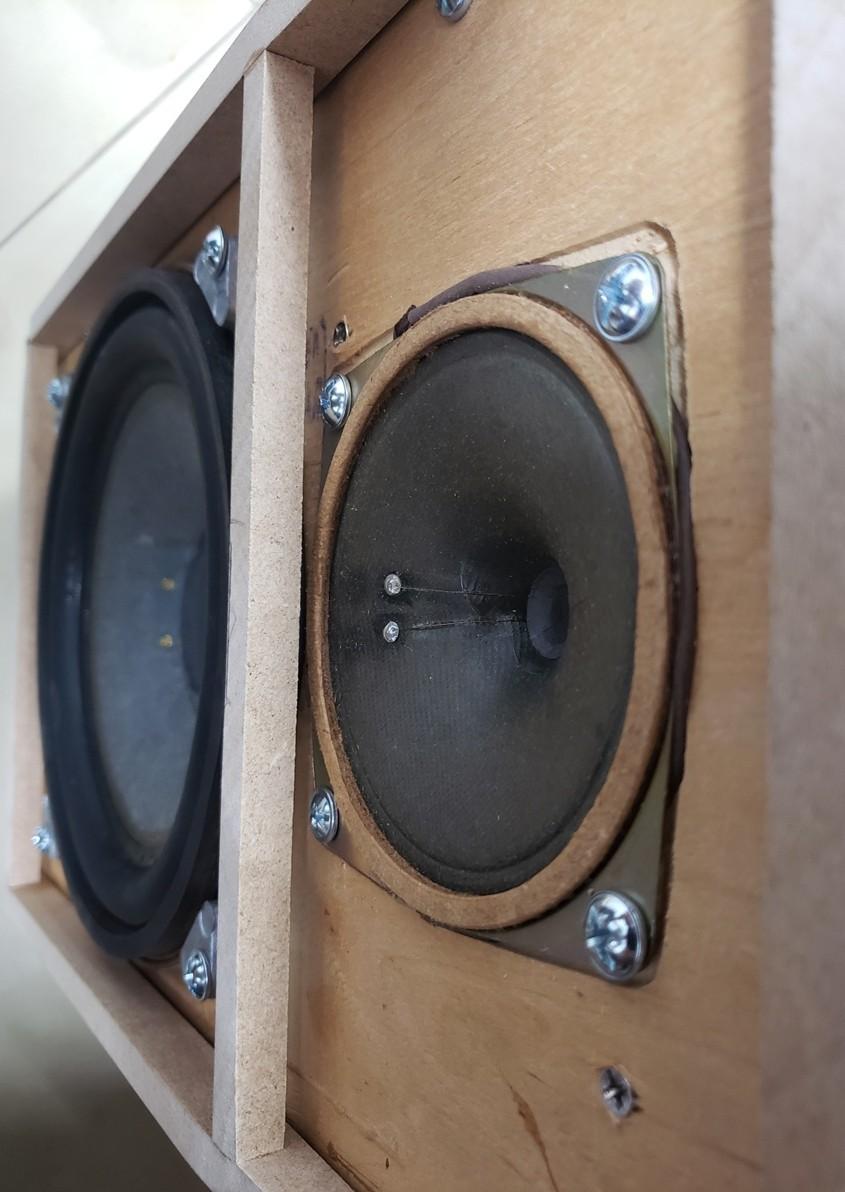

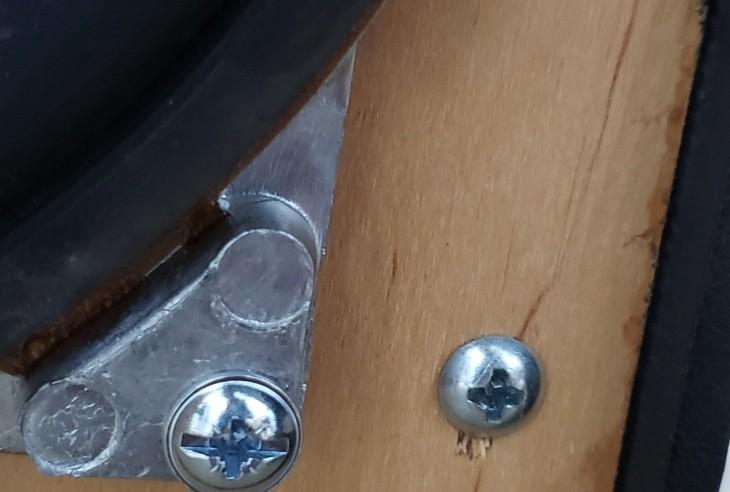

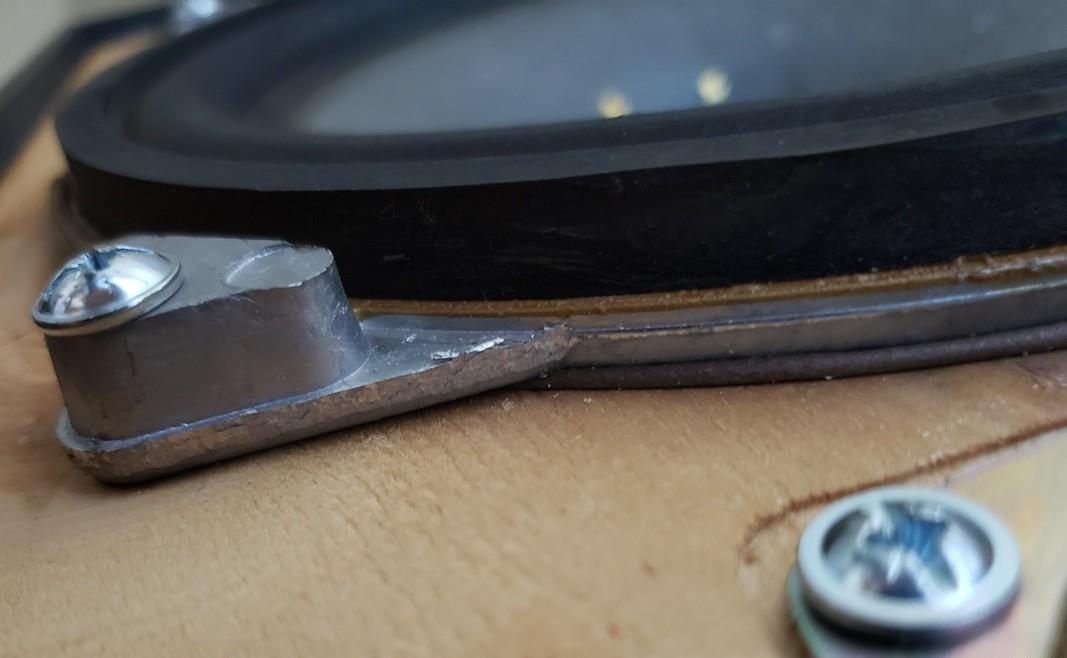

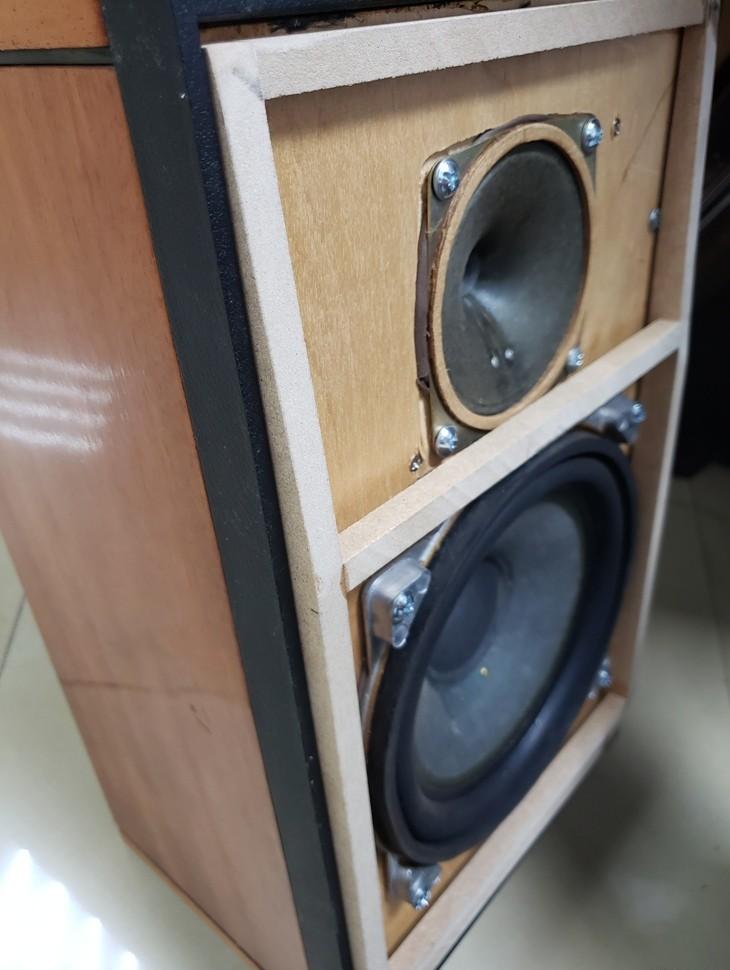

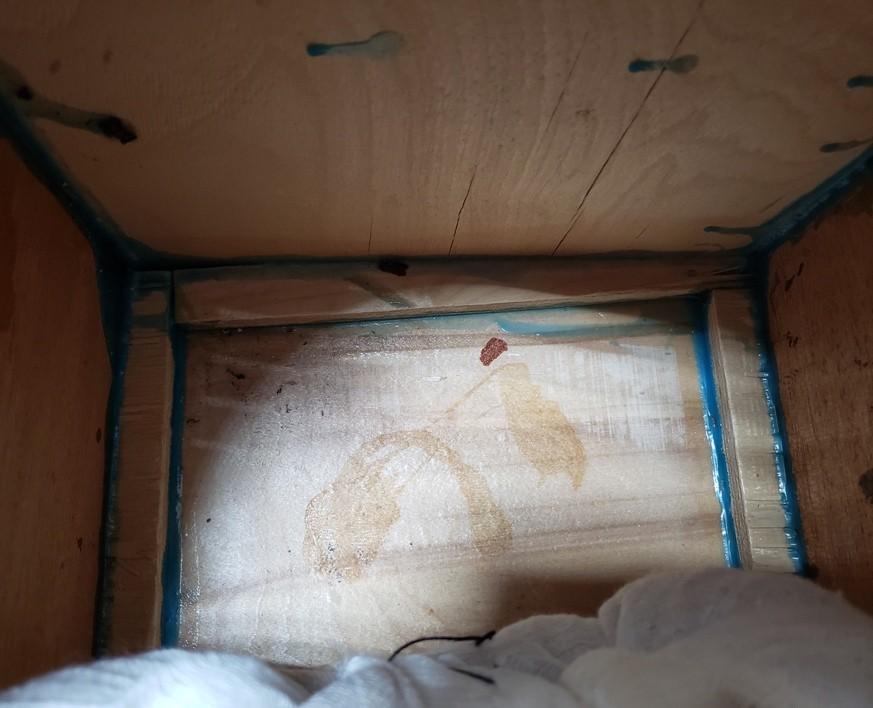

Пролил клеем стыки. Динамики закрепил снаружи передней панели для увеличения объема ящика и устранения щелей. Под корзины динамиков приклеил хороший уплотнитель. Все это дело хорошо стянул. Заднюю стенку посадил на клей. Набил корпус на 70% ватином. Фазоинвертор пока не врезал. Звук уже стал существенно лучше. Да что там, он стал настолько нормальным, что я просто не вижу смысла пока что врезать ФИ.

15 АС-404 - реставрация

Кстати, съехавший от падения керн удалось отцентровать. Всего-то пришлось отклеить колпачок и побороться с магнитом. Так что в моей коллекции вторая пара фанерных колонок СССР. Осталось сварганить рамку для новой акустической ткани и придумать крепёж.

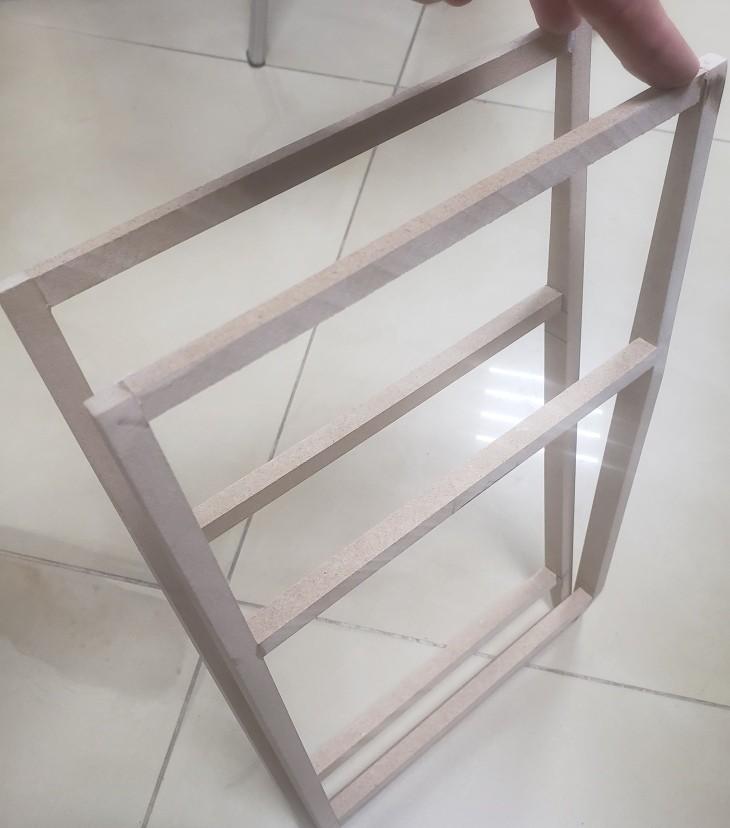

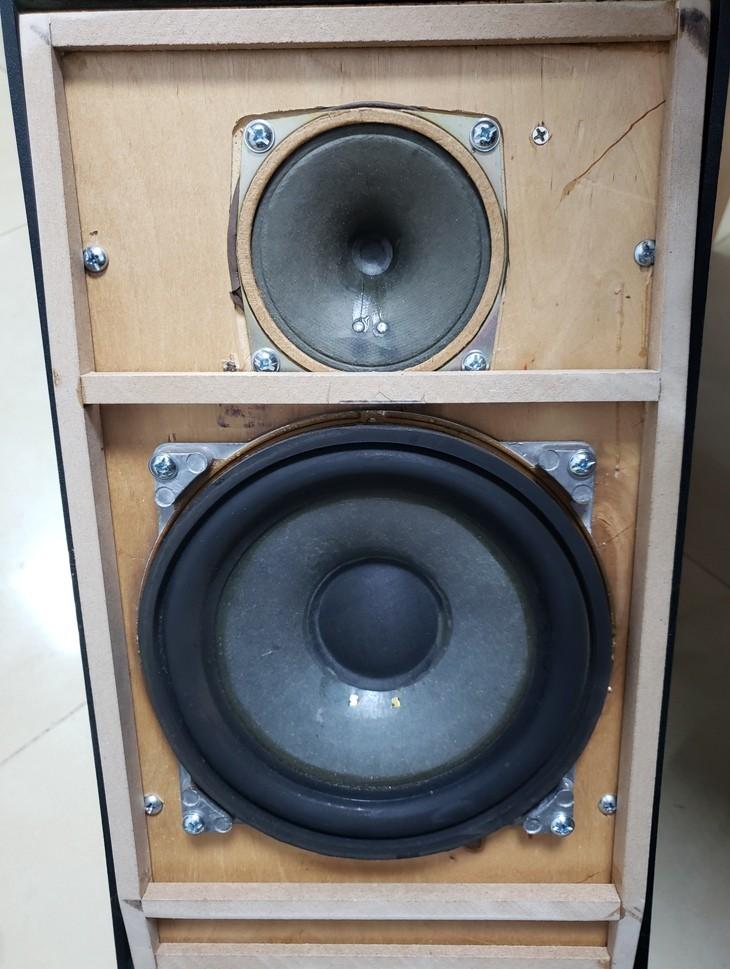

Разобравшись с основными недочетами, продолжаем бюджетный тюнинг бюджетной акустики. У нас остается проблема незащищённых динамиков от любопытных ног т.к. колонки пока что живут на полу. Ну и вид у них не “… ах какой жених”. На помощь пришли знакомые мебельщики и обрезки MDF, вот такие рамочки:

15 АС-404 - реставрация

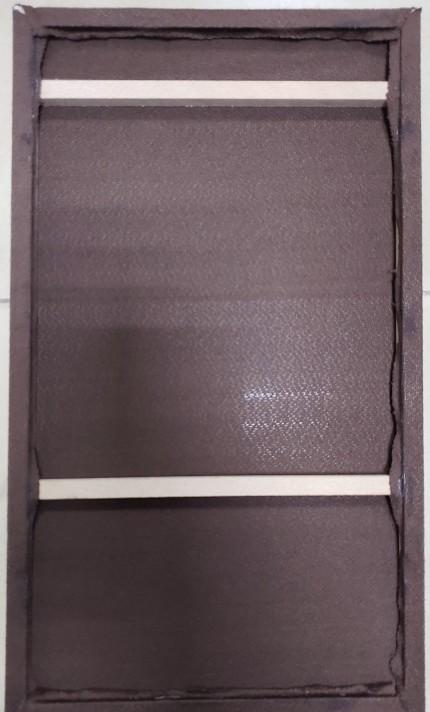

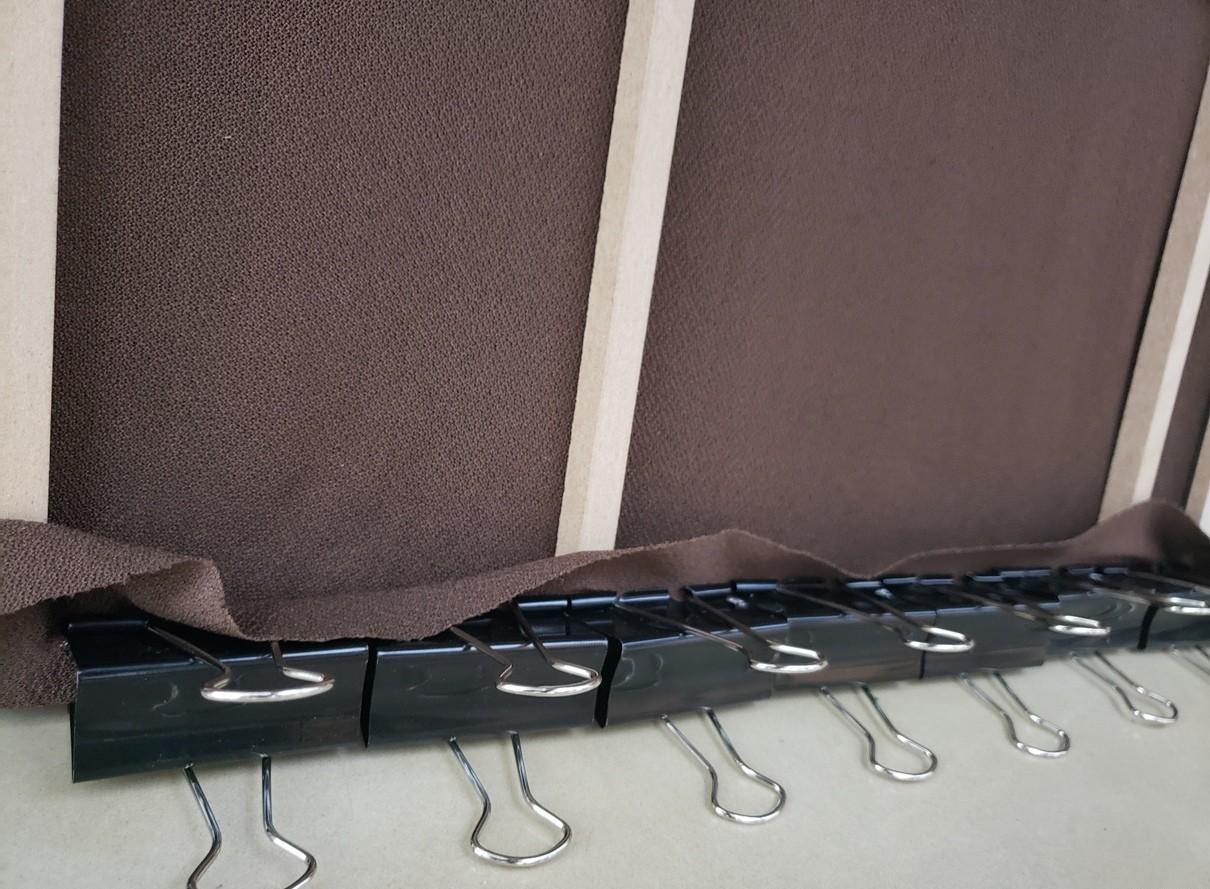

Для пробы достаточно давно заказывал в Китае акустическую ткань. Вот и настал ее час. Планочка по центру колонки немного уже т.к. для нее нет пространства, но так и лучше, нечему дребезжать. Зачем дружить с бухгалтерией, а затем что у них есть полезные штучки!

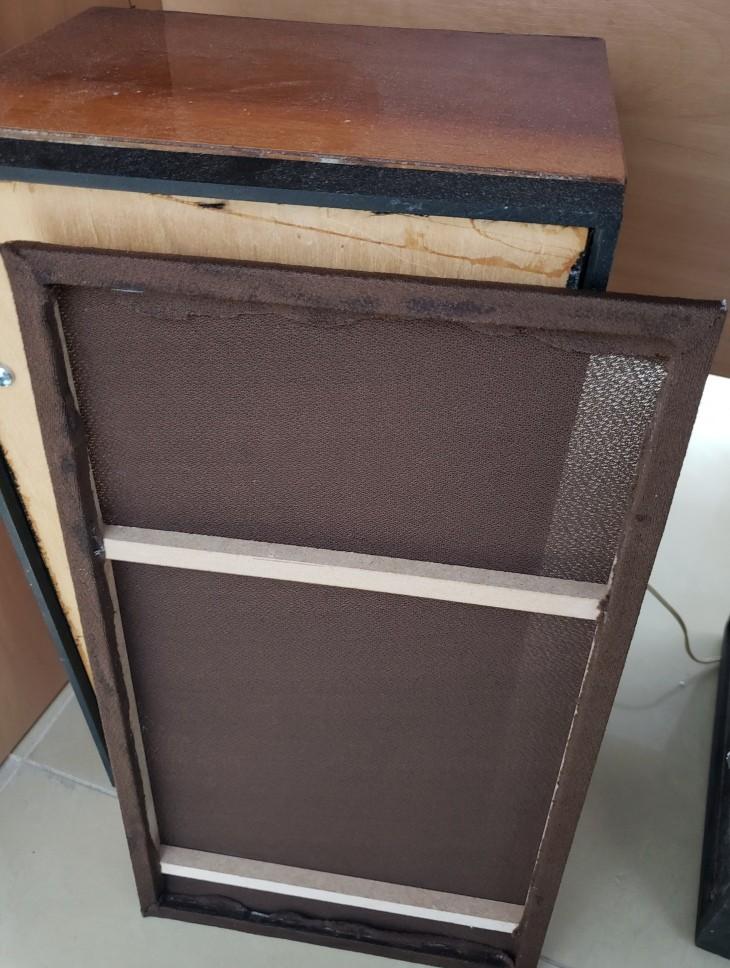

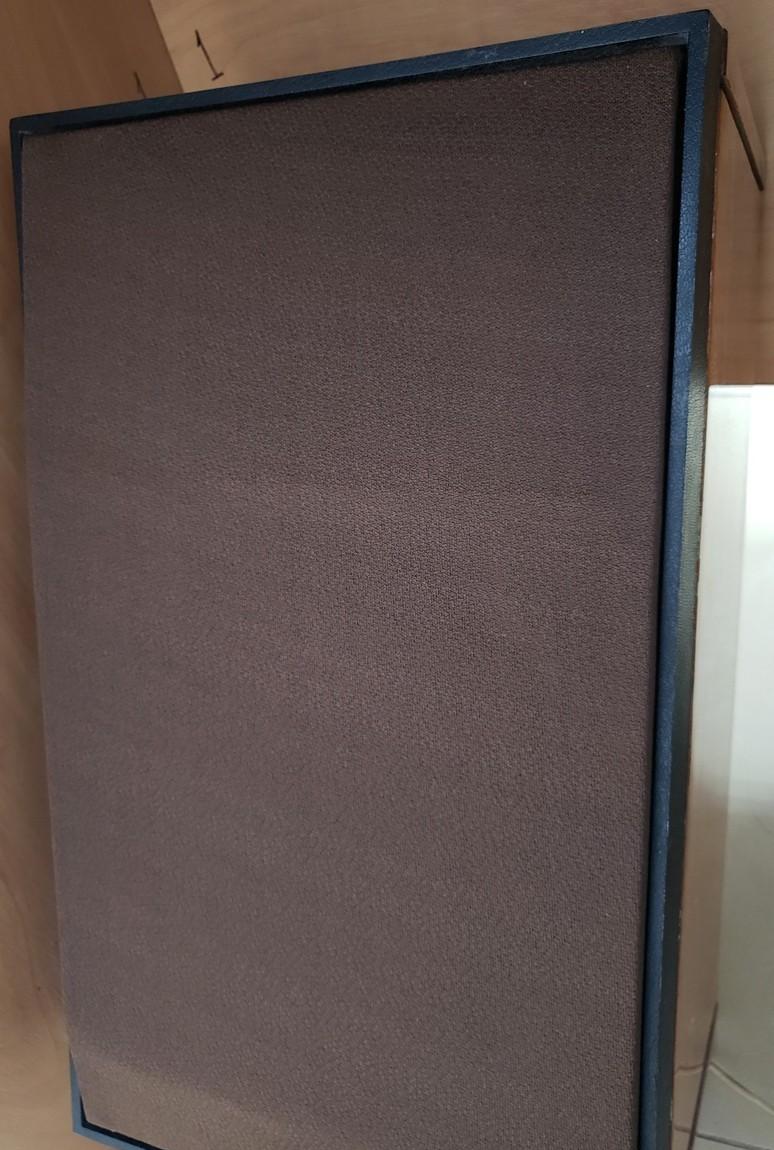

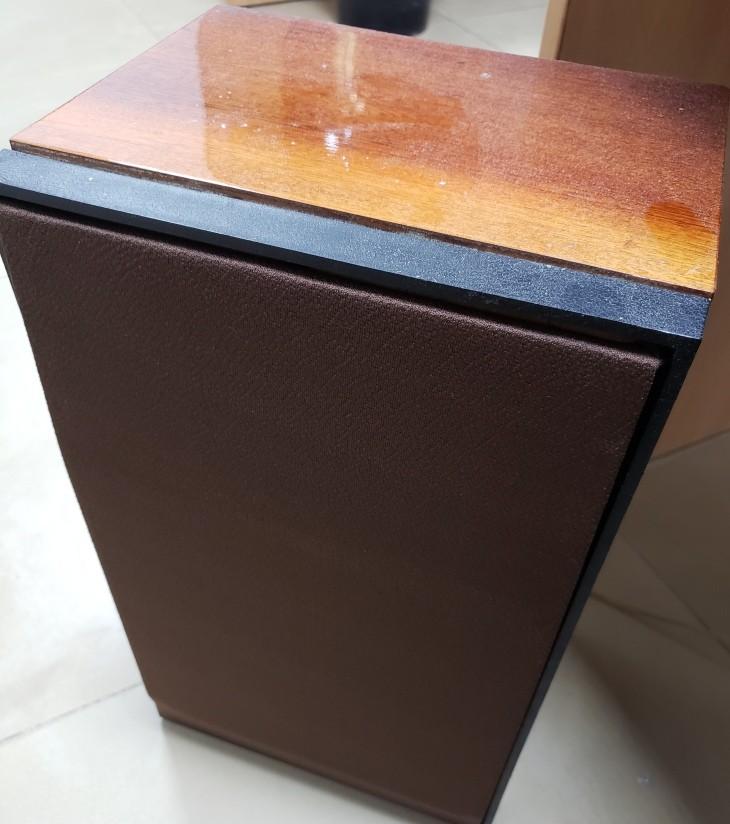

Ткань брал коричневую т.к. она более классическая на вид и лучше сочетается с деревом. Крепиться рамка будет при помощи магнитов приклееных напротив болтов передней панели. Магниты жестоко добываются из лазеров старых компьютерных CD приводов. Рамку сделали с таким профилем из-за выступающего НЧ динамика.
