Изготовитель: Россия, г. Новосибирск, noema.ru. Профессиональный громкоговоритель, разработанный для создания мощных ВЧ/СЧ звеньев в акустических системах высокого класса.

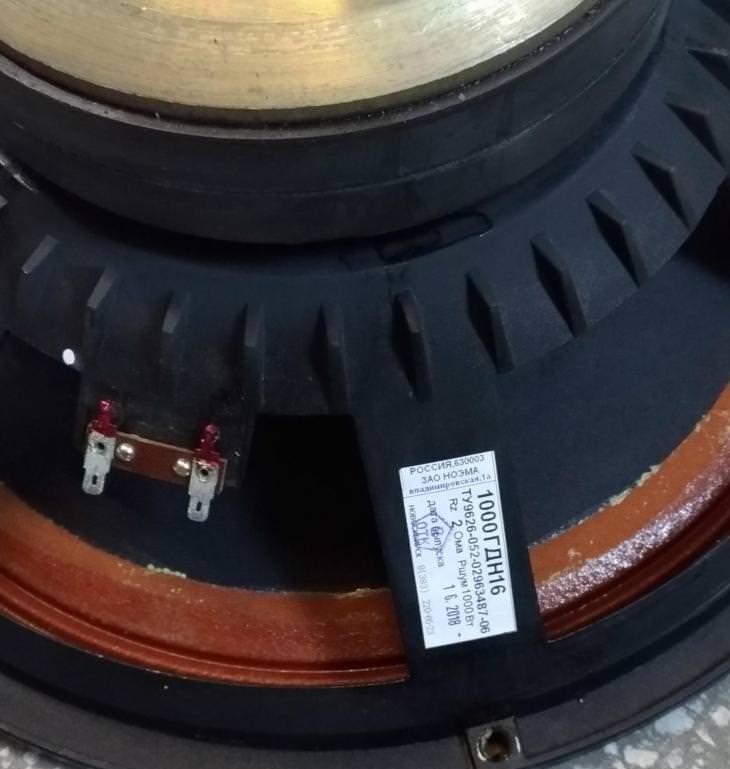

Динамик 1000 ГДН-16-2 «Ноэма»: технические характеристики и описание

Основные технические характеристики:

• Диапазон частот: 30 – 1000 Гц
• Чувствительность: 95 дБ/Вт/м
• Номинальное сопротивление: 2 Ом

• Шумовая мощность: 1000 Вт
• Долговременная мощность: 2000 Вт
• Кратковременная мощность: 4000 Вт
• Габаритные размеры: Ø460х202 мм
• Вес: 20 кг

Конструкция и материалы драйвера

Диффузородержатель выполнен из литого алюминия, что обеспечивает высокую жесткость конструкции при минимальном весе. Диффузор сделан из композитной целлюлозы, оптимизированной для работы в низкочастотном диапазоне. Подвес из термостойкой ткани NOMEX, имеющий 3-х волновую синусоидальную форму, гарантирует линейное движение катушки и долговечность. Центрирующая шайба также изготовлена из ткани NOMEX.

Магнитная система построена на кольцевом ферритовом магните размером 220х110х44 мм, создающем индукцию в зазоре 1 Тл. Звуковая катушка диаметром 100 мм намотана в два слоя круглым медным проводом. Каркас ЗК из полиимида выдерживает высокие температуры. Ширина намотки составляет 30 мм, а высота верхнего фланца — 12 мм. Для расчета акустического оформления рекомендуется использовать закрытый ящик объемом 30 – 70 л, а для фазоинвертора — 120 л. Если вам нужен более компактный вариант, рассмотрите модель 1000 ГДН-16-4 «Ноэма».

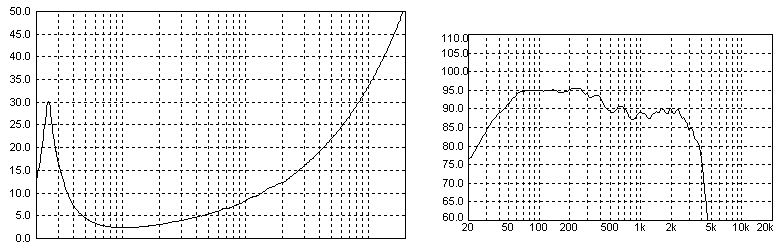

Параметры ТС (Thiele/Small)

Ниже приведены резонансные параметры динамика, необходимые для проектирования корпусов:

1. Fs = 24 Гц (резонансная частота)
2. Re = 1,56 Ом (активное сопротивление катушки)

3. Qts = 0,22 (общий добротность)
4. Qms = 4,07 (механическая добротность)
5. Qes = 0,23 (электрическая добротность)
6. Vas = 325 л (эквивалентный объем)
7. Mms = 260 г (масса подвижной системы)

8. Cms = 0,162 мм/Н (податливость подвеса)
9. Xmax = 12 мм (максимальный ход катушки)

Для сравнения с другими моделями можно изучить средне-высокочастотный драйвер 200 ГДН-37-8 «Ноэма», который часто используется в паре с данной моделью в сложных многополосных системах. Полный паспорт с чертежами доступен по ссылке.
