Динамик 100 ГДН-45-8 «Ноэма»: характеристики и описание

Изготовитель: Россия, г. Новосибирск, noema.ru. Данный низкочастотный динамик является одним из флагманских моделей в линейке производителя, предназначенным для создания акустических систем высокого класса. Он отлично подходит как для профессиональных студийных мониторов, так и для Hi-Fi систем домашнего прослушивания. Для тех, кто ищет более мощные решения, рекомендуем обратить внимание на модель 150 ГДН-45-8 «Ноэма».

Технические характеристики

Динамик 100 ГДН-45-8 демонстрирует отличные показатели для своего класса:

Диапазон частот: 30 – 2000 Гц
Чувствительность: 90 дБ/Вт/м
Номинальное сопротивление: 8 Ом

Предельная шумовая мощность: 100 Вт

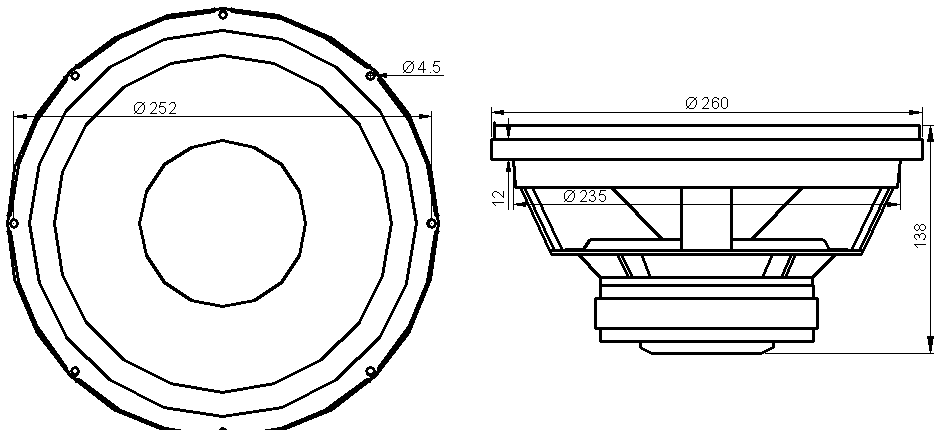

Габаритные размеры: Ø260х138 мм
Вес: 5 кг

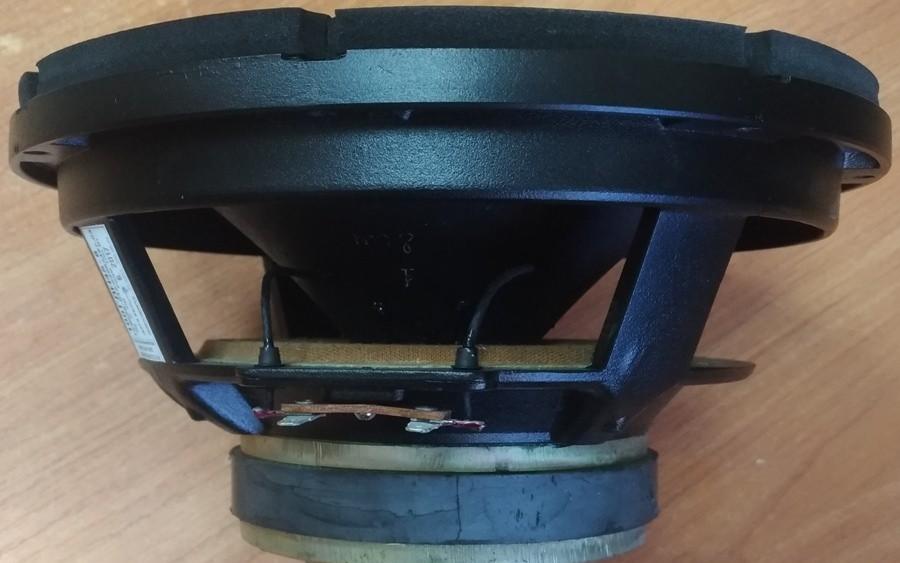

Конструкция и материалы

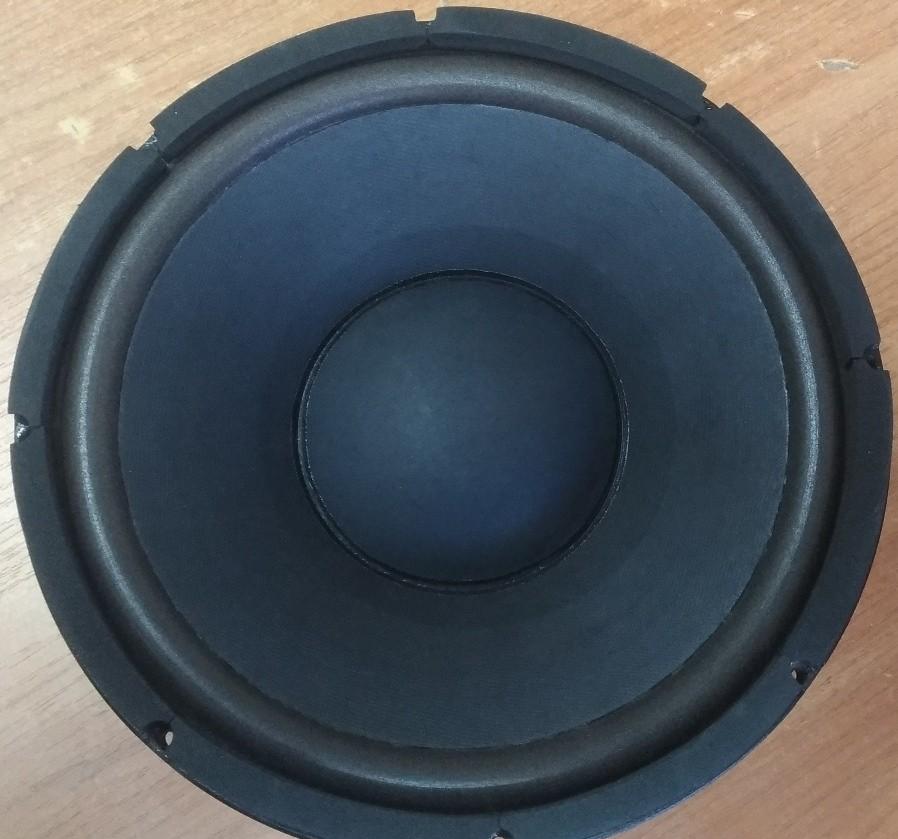

Конструкция динамика продумана до мелочей для обеспечения минимальных искажений и высокой надежности. Диффузородержатель выполнен из литого алюминия, что обеспечивает жесткость конструкции при относительно небольшом весе. Сам диффузор сделан из композитной целлюлозы, обладающей высокой демпфирующей способностью и устойчивостью к влаге.

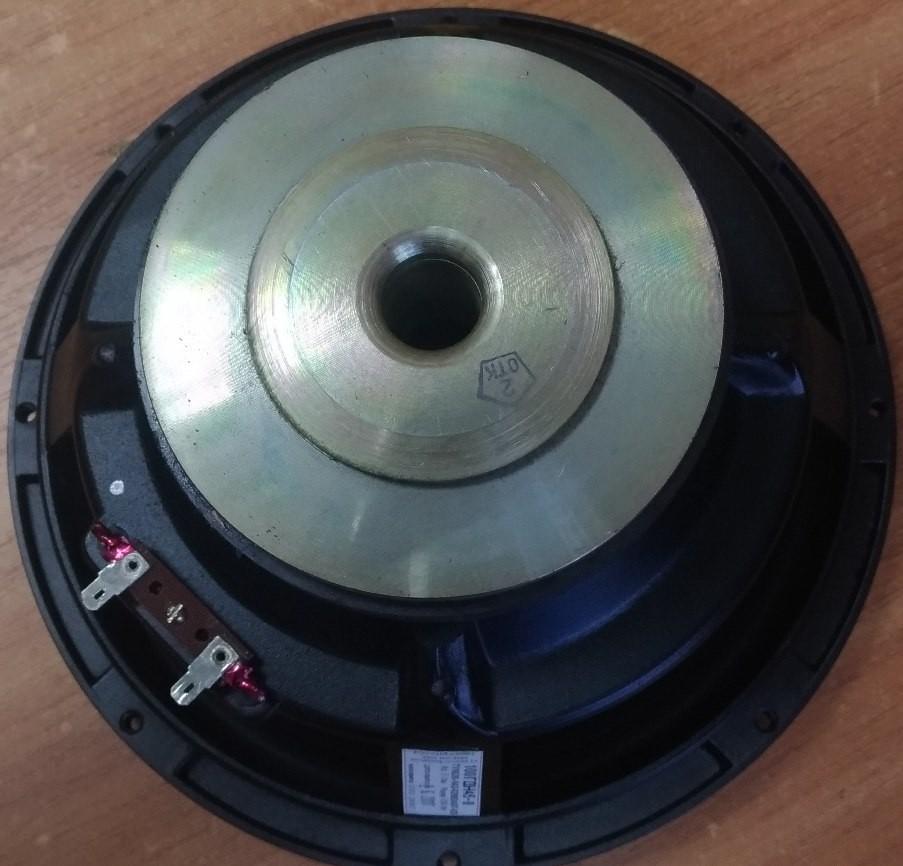

Подвес из полиуретана тороидальной формы обеспечивает большой ход катушки и долговечность. Центрирующая шайба коробчатой формы, изготовленная из ткани, надежно фиксирует звуковую катушку. Магнитная система построена на кольцевом ферритовом магните размером 134х57х18 мм, что позволяет создать мощное и стабильное магнитное поле.

Звуковая катушка диаметром 50 мм намотана в два слоя круглым медным проводом, что снижает индуктивность и улучшает ВЧ-характеристики. Каркас ЗК изготовлен из стеклотекстолита, что гарантирует термостойкость. Ширина намотки составляет 16 мм, а высота верхнего фланца — 8 мм. Индукция в зазоре достигает 1 Тл, что обеспечивает высокий КПД динамика.

Звучание и особенности

Благодаря высокой чувствительности (90 дБ/Вт/м) и оптимальному соотношению масс подвижной системы, динамик 100 ГДН-45-8 выдает глубокий, плотный и быстрый бас. Он не «заплывает» на низких частотах и хорошо передает транзиенты. Этот динамик часто выбирают для создания трехполосных АС или мощных сабвуферов. Если вам нужен более компактный вариант для мидбаса, посмотрите на 35 ГДН-62-16 «Ноэма».

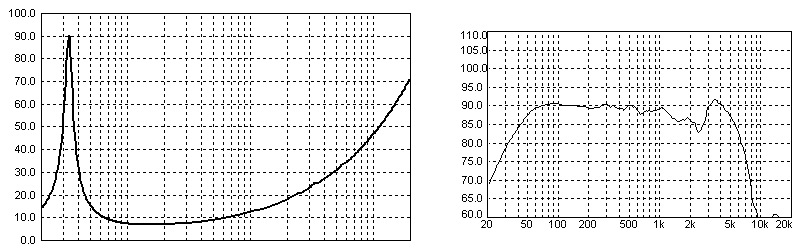

Параметры ТС (ЭДС)

Ниже приведены основные электромеханические параметры динамика, необходимые для расчета акустического оформления:

Fs = 31 Гц (резонансная частота)
Re = 6,1 Ом (активное сопротивление катушки)
Qts = 0,52 (общее добротность)

Qms = 7,4 (механическая добротность)
Qes = 0,55 (электрическая добротность)
Vas = 93 л (эквивалентный объем)
Mms = 50 г (масса подвижной системы)
Cms = 0,5 мм/Н (подвижность подвеса)

Xmax = 12 мм (максимальный линейный ход)

Динамик 100 ГДН-45-8 является отличным выбором для аудиофилов, ценящих качество звучания и надежность отечественного производителя. Для сравнения, если вам требуется более мощный низкочастотный элемент, можно рассмотреть 300 ГДН-30-4 «Ноэма».

Паспорт на диске.
