Динамик 100 ГДН-116 «Кливер»: характеристики, размеры и аналоги

Низкочастотный электродинамический громкоговоритель 100 ГДН-116 «Кливер» — это классическая модель советского аудиопроизводства, выпускаемая ЧП «Микрон» (ПО «Красный Луч», Украина). Модель 1994 года выпуска представляет собой надежный НЧ-драйвер, который сохраняет актуальность благодаря высокому качеству сборки и специфическому, «теплому» звучанию, востребованному в Hi-Fi системах.

Данный динамик является прямым аналогом и развитием модели , однако имеет ряд конструктивных отличий, касающихся магнитной цепи и подвеса. Он идеально подходит для создания закрытого ящика (АКУ) или фазоинвертора в домашних и профессиональных аудиосистемах. Для тех, кто ищет альтернативы, стоит также рассмотреть 100 ГДН-1-4-55 «Кинап».

Технические характеристики 100 ГДН-116

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления. Обратите внимание на высокую добротность и большой эквивалентный объем, что характерно для советских НЧ-динамиков.

Конструкция и материалы

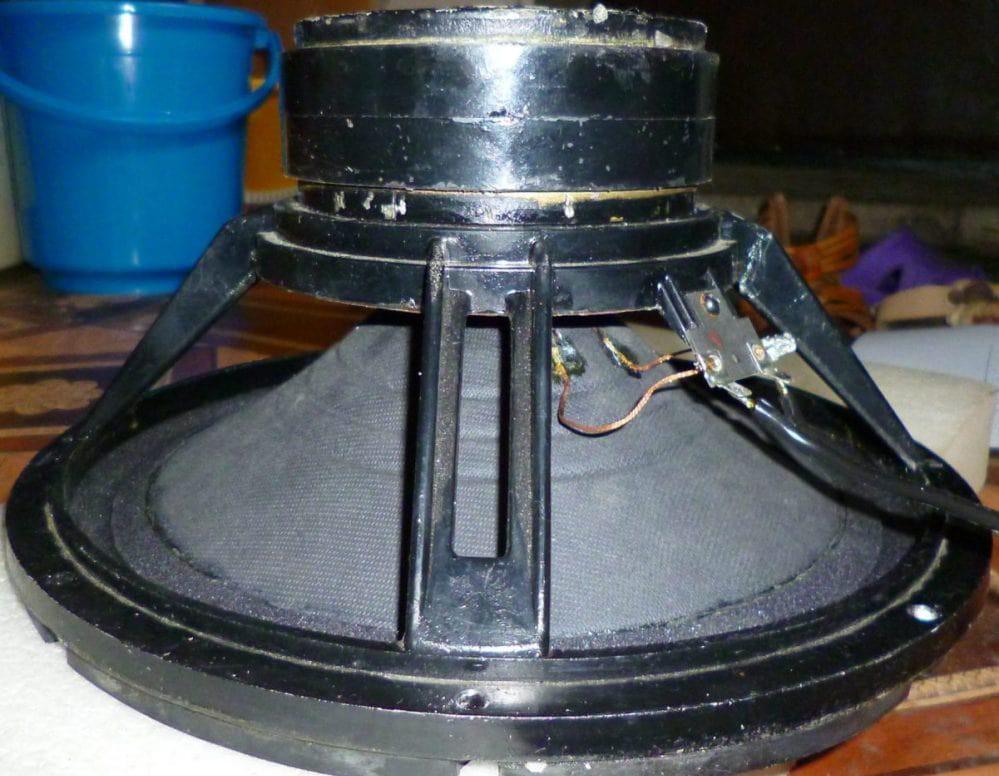

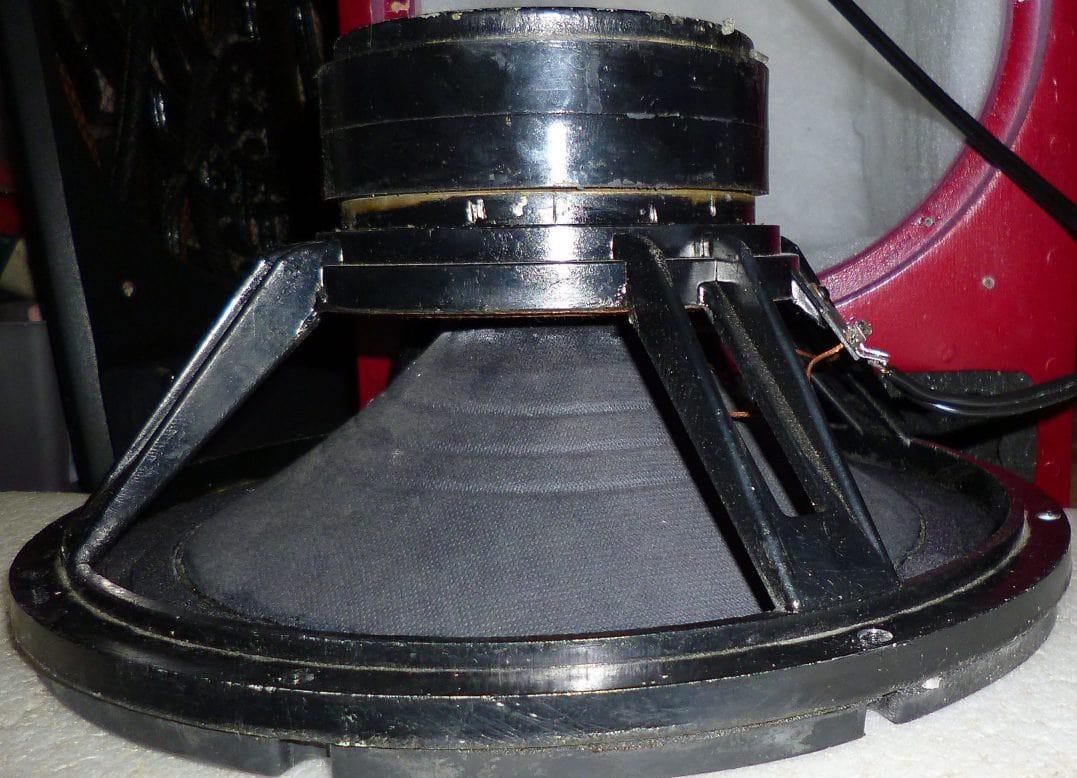

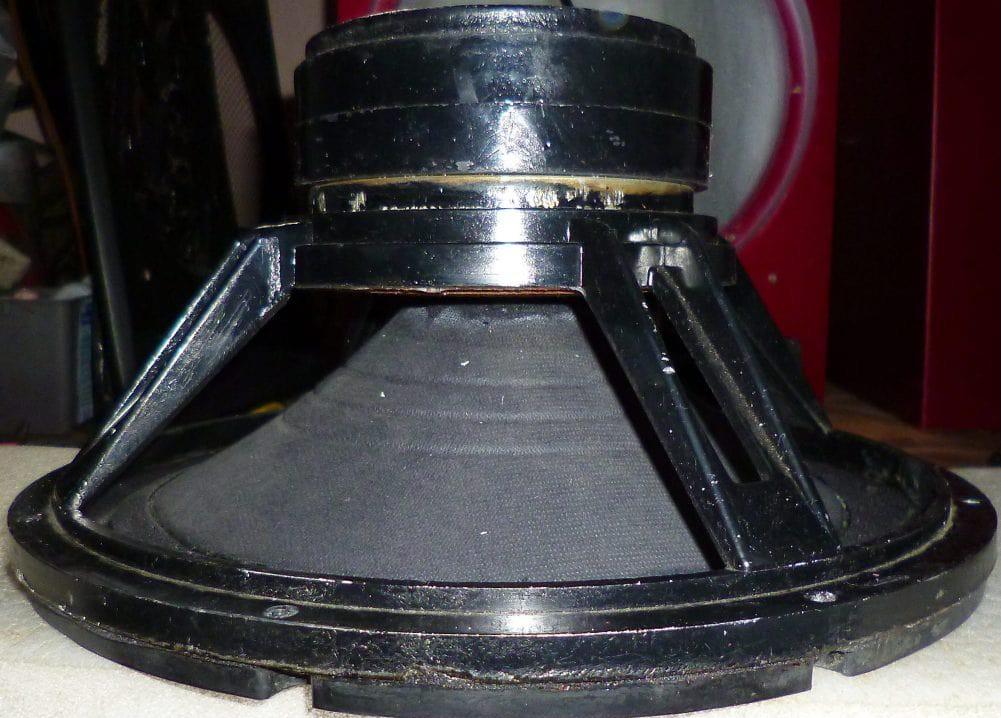

Головка выполнена по классической схеме с неэкранированной магнитной цепью. Рама изготовлена методом литья под давлением из алюминиевого сплава и покрыта черной краской, что обеспечивает жесткость конструкции и защиту от коррозии.

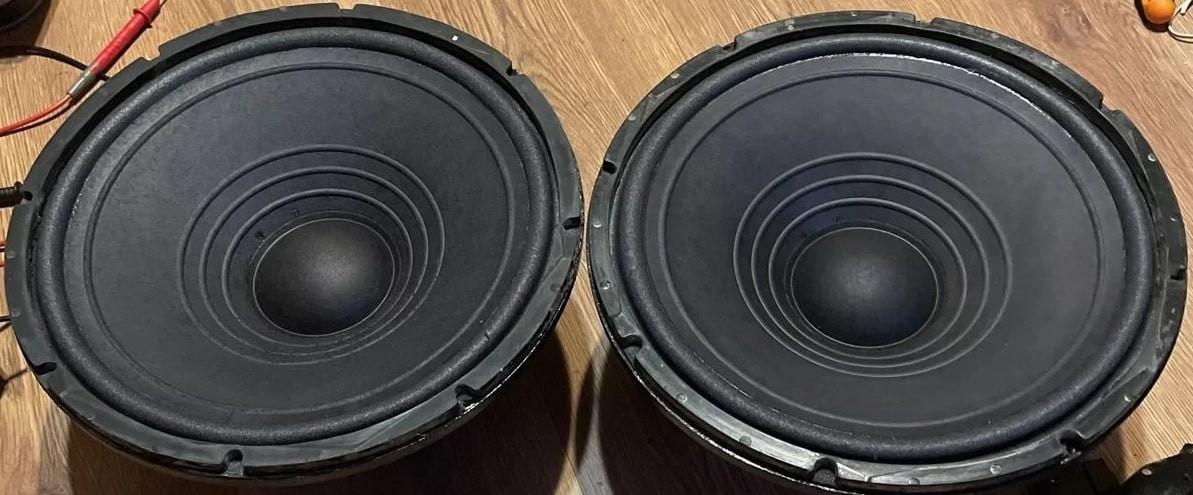

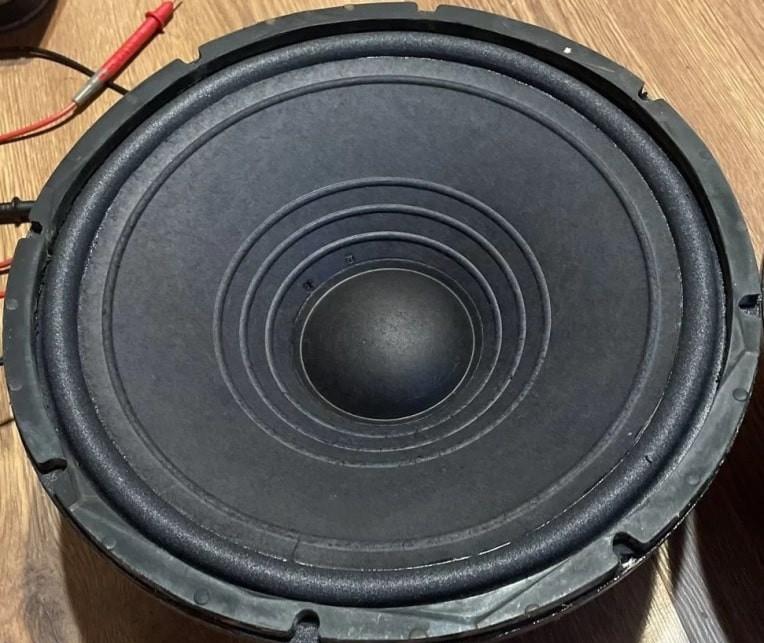

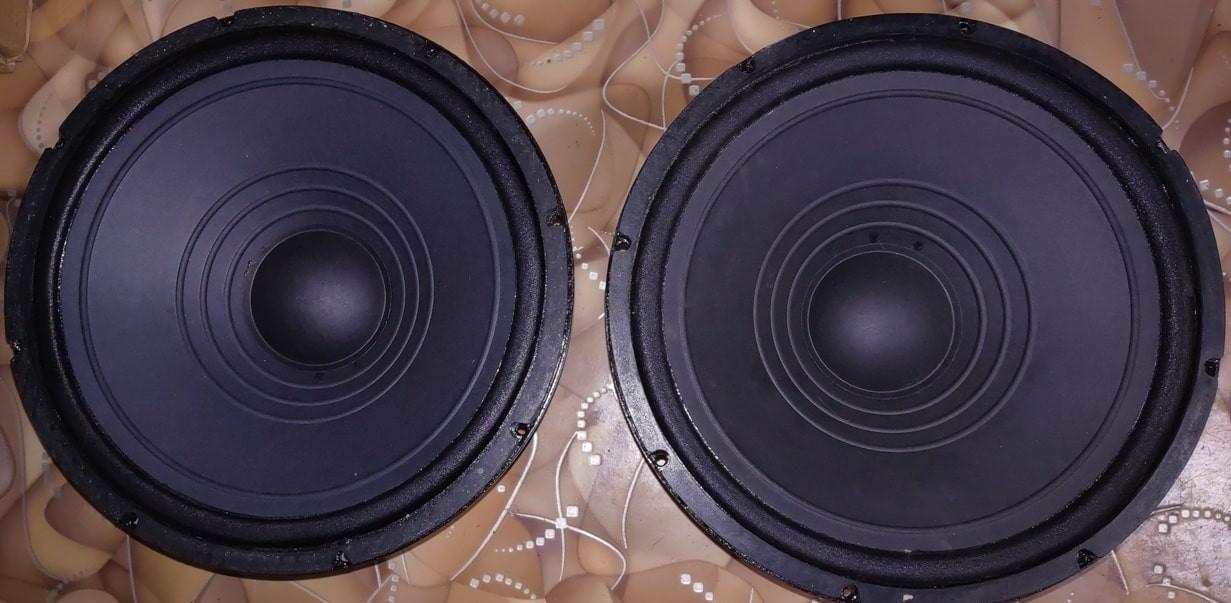

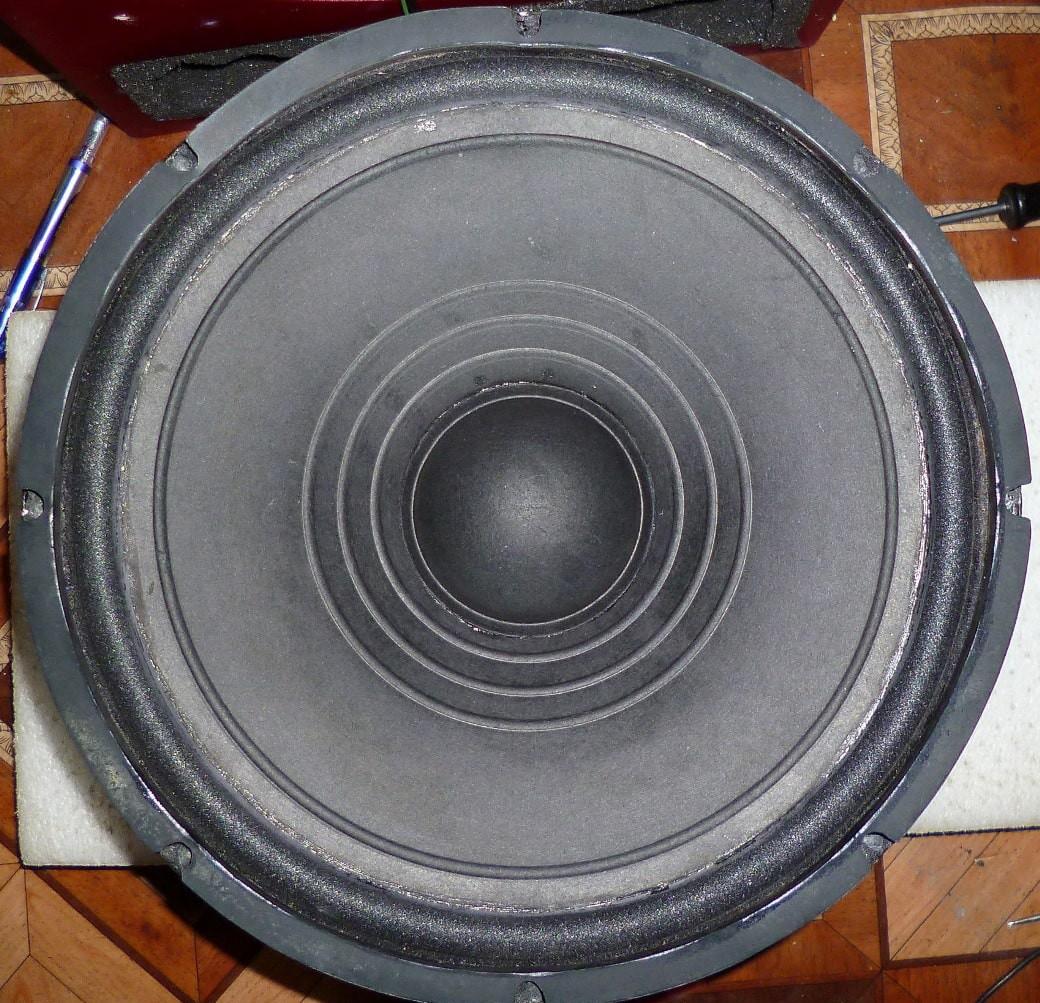

Диффузор изготовлен из бумажной массы, что придает звуку естественность. Подвес имеет S-образную форму и выполнен из поролона, который подклеивается к внутреннему краю диффузора. Для центрирования звуковой катушки используется тканевая шайба с пропиткой, а защитный колпачок сферической формы также выполнен из бумаги.

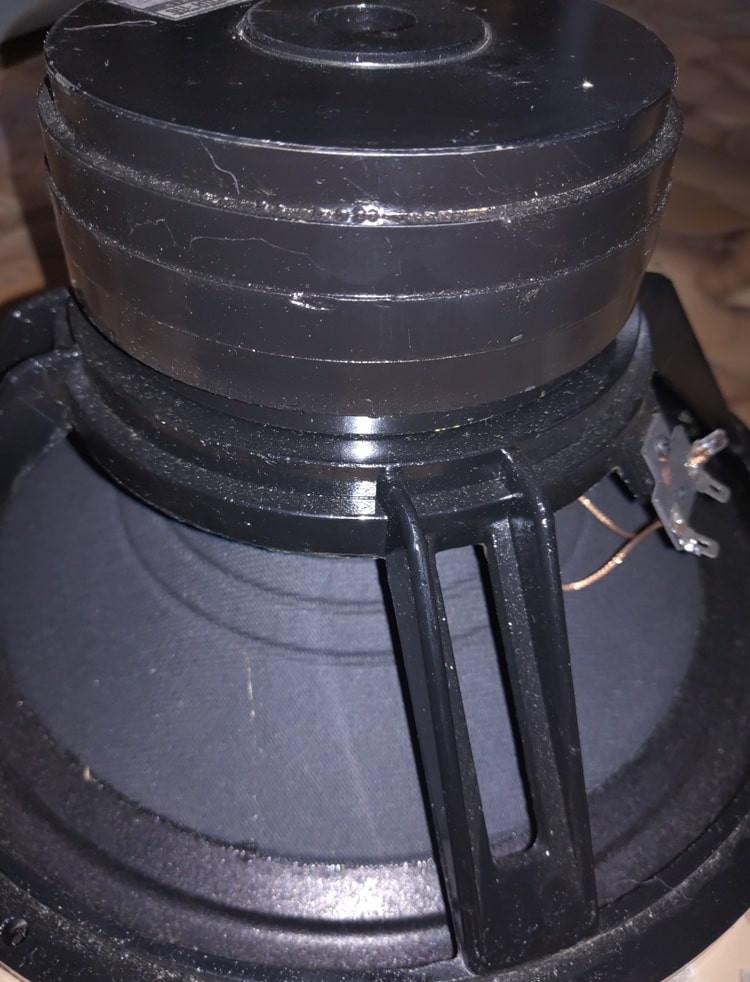

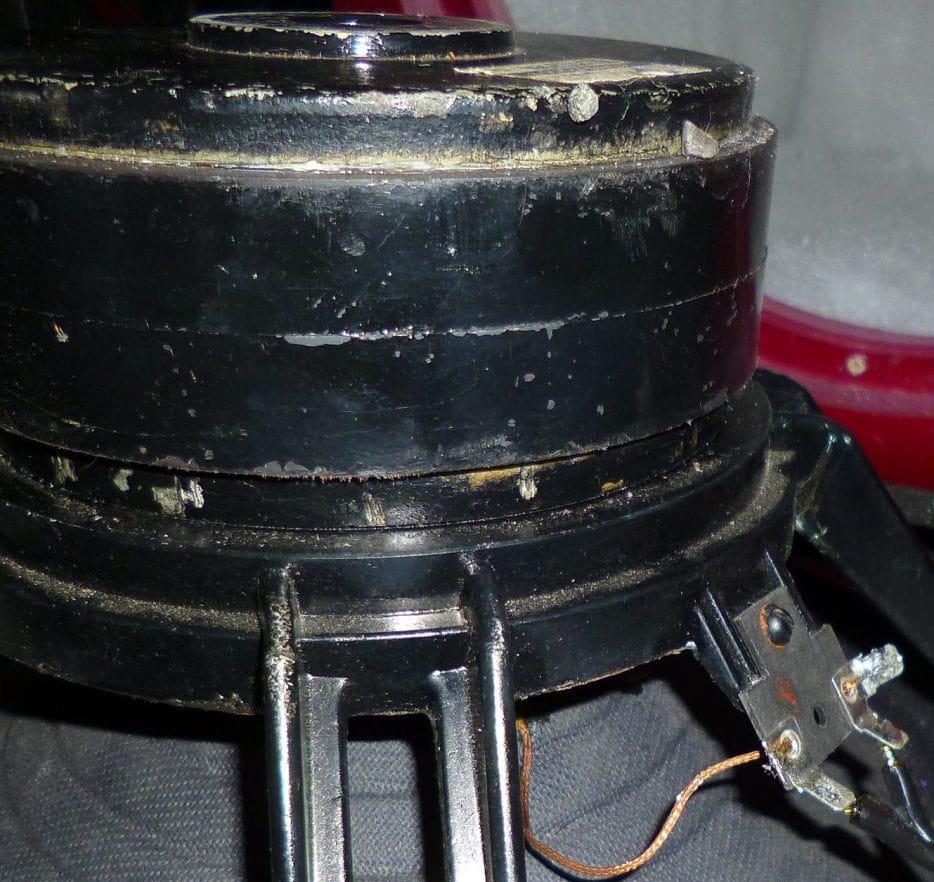

Магнитная система состоит из двух или трех кольцевых ферритовых магнитов, что обеспечивает мощное магнитное поле. Звуковая катушка уникальна тем, что выполнена из медной фольги и дополнительно намотана медным проводом, что снижает индуктивность и улучшает высокочастотный отклик в пределах рабочего диапазона.

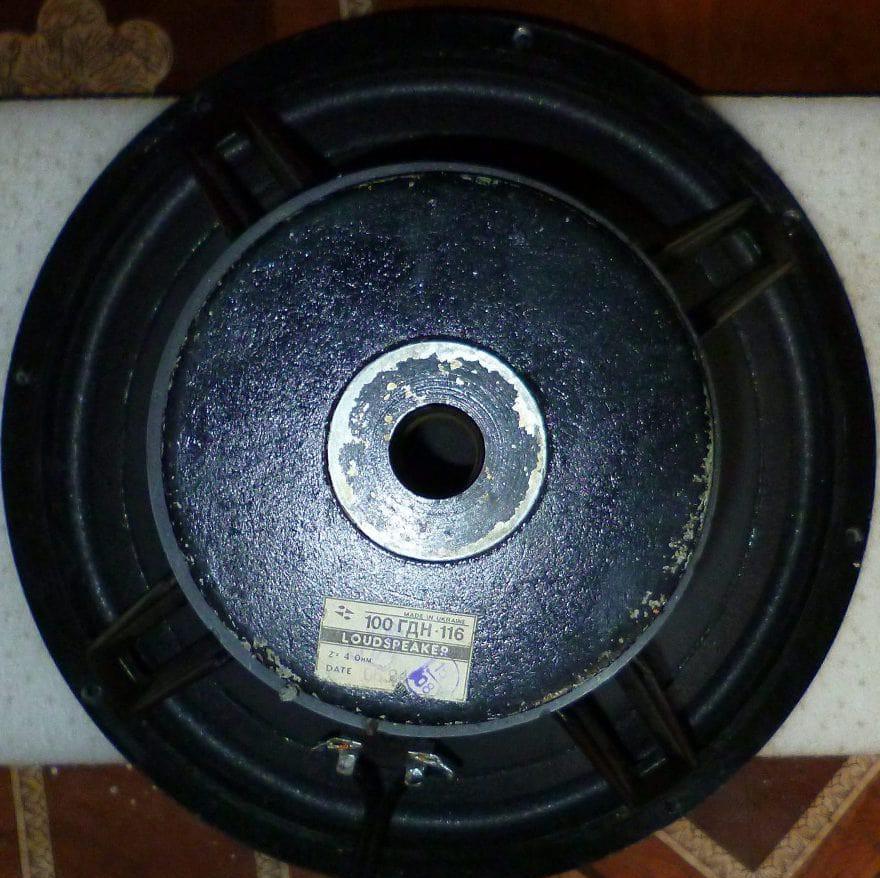

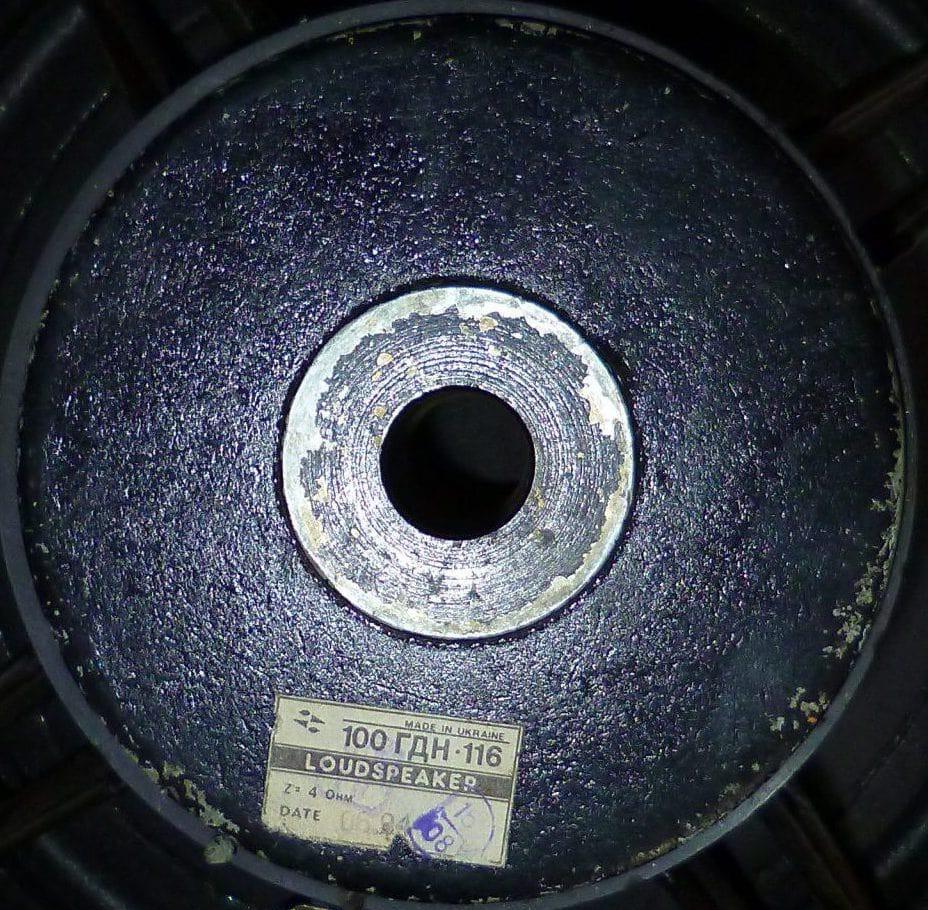

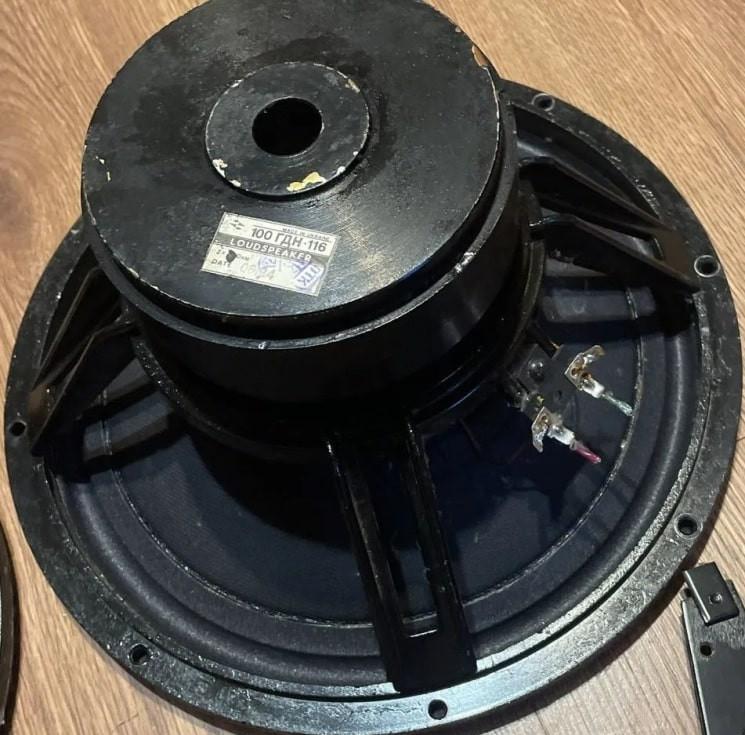

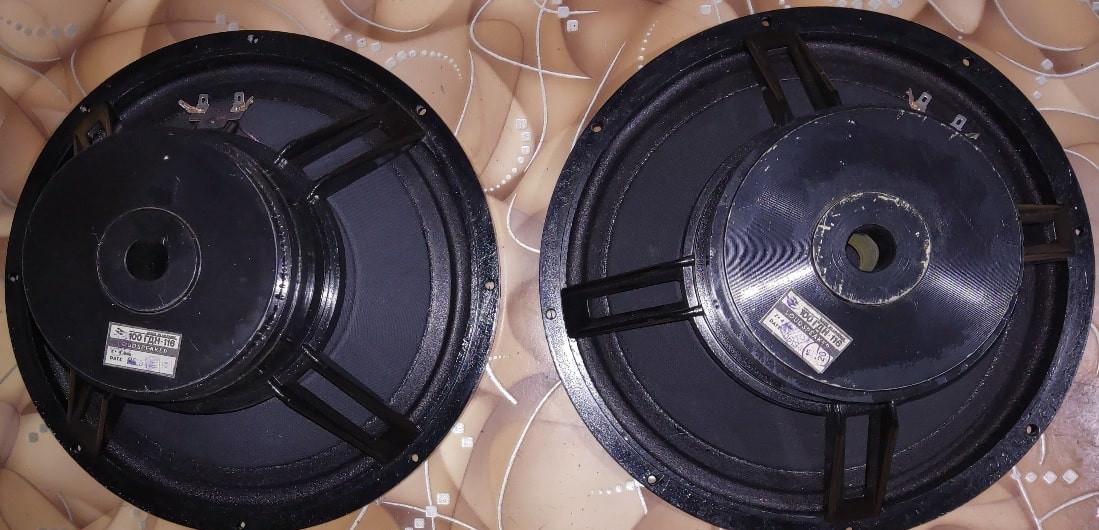

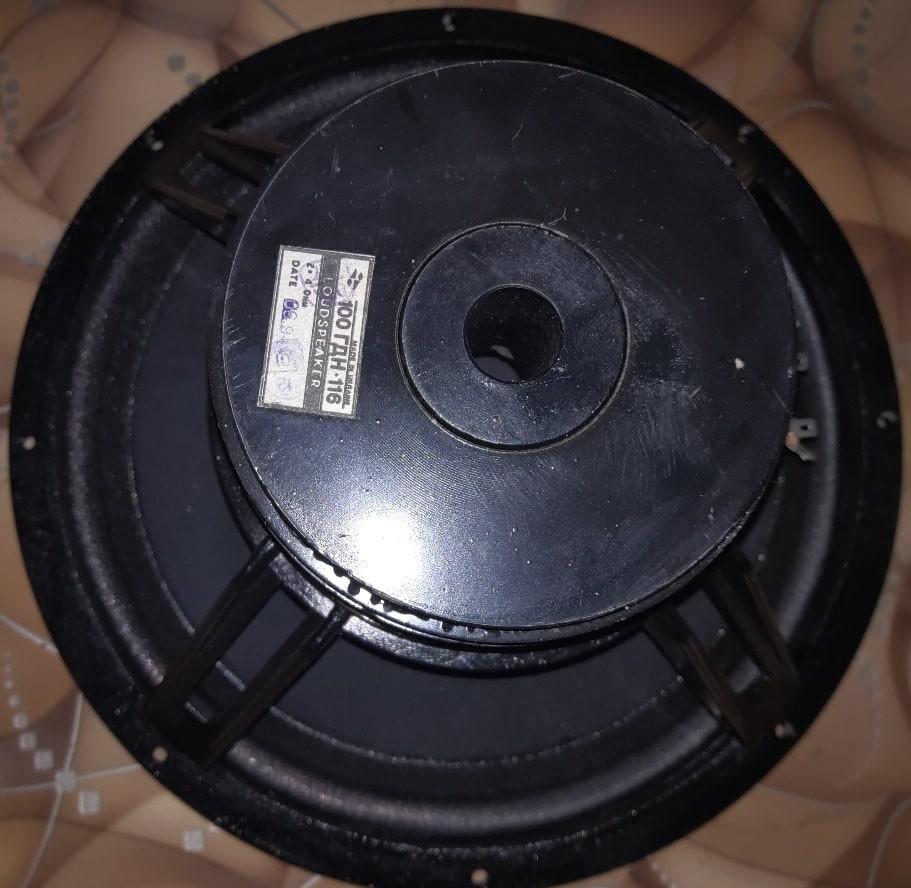

Производитель: ЧП «Микрон» (ПО «Красный Луч», Кливер), Украина, 1994 год. На тыльной стороне магнита размещена наклейка с логотипом.

Особенности звучания и применения

Динамик 100 ГДН-116 обладает характерным для советских драйверов глубоким и плотным басом. Благодаря высокой чувствительности (90 дБ) и большой площади диффузора, он способен выдавать значительное звуковое давление даже при небольшой входной мощности. Модель схожа по звучанию с , но отличается более мягкой характеристикой АЧХ в области резонанса.

Рекомендуется использовать в закрытых акустических системах объемом от 100 до 150 литров или в фазоинверторах. Для достижения наилучших результатов требуется качественный усилитель, способный работать на низкоомную нагрузку (хотя паспортное сопротивление 8 Ом, импеданс в области резонанса может быть ниже).

Подробное описание конструкции

Магнитная цепь динамика спроектирована таким образом, чтобы минимизировать нелинейные искажения на больших ходах диффузора. Использование медной фольги в катушке позволяет эффективно отводить тепло, что повышает надежность динамика при длительной эксплуатации на номинальной мощности 100 Вт.

Центрирующая шайба из ткани с пропиткой обеспечивает надежное удержание катушки. Колпачок сферической формы из бумаги служит для защиты катушки от пыли и придания жесткости диффузору. Магнитная цепь состоит из 2 или 3 кольцевых ферритовых магнитов, что обеспечивает высокую индукцию в зазоре. Звуковая катушка выполнена из медной фольги и намотанная медным проводом.

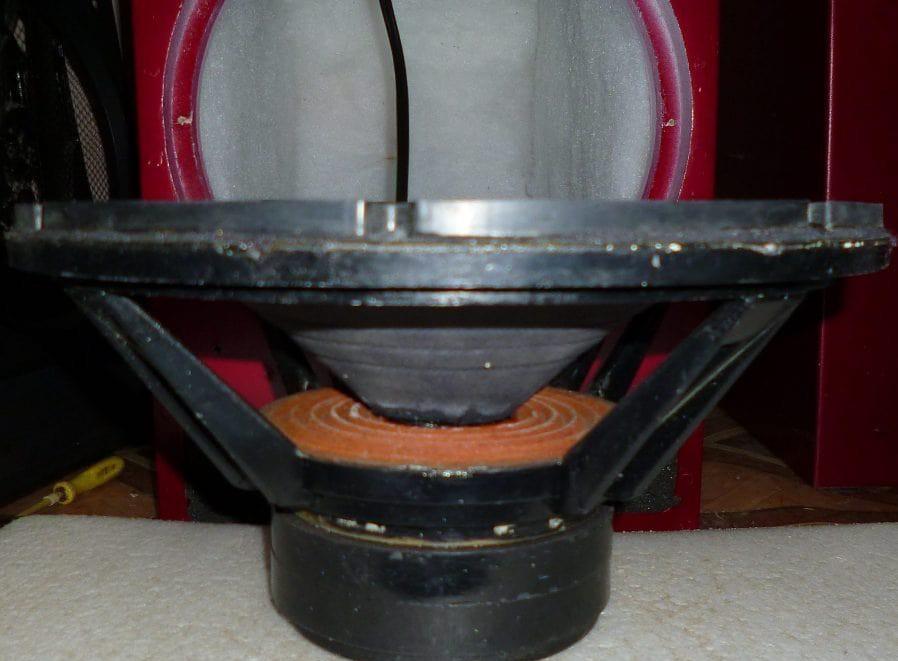

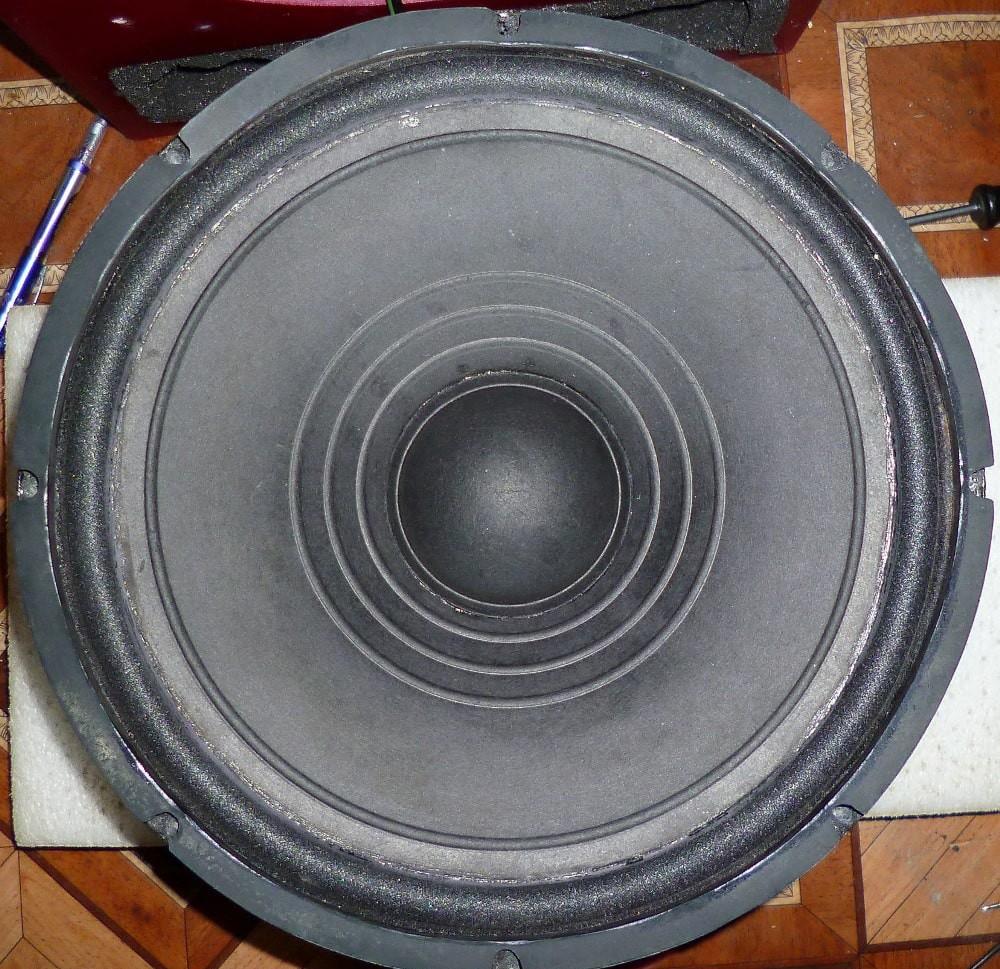

Фото прислал Инженер
